Sayfa :1

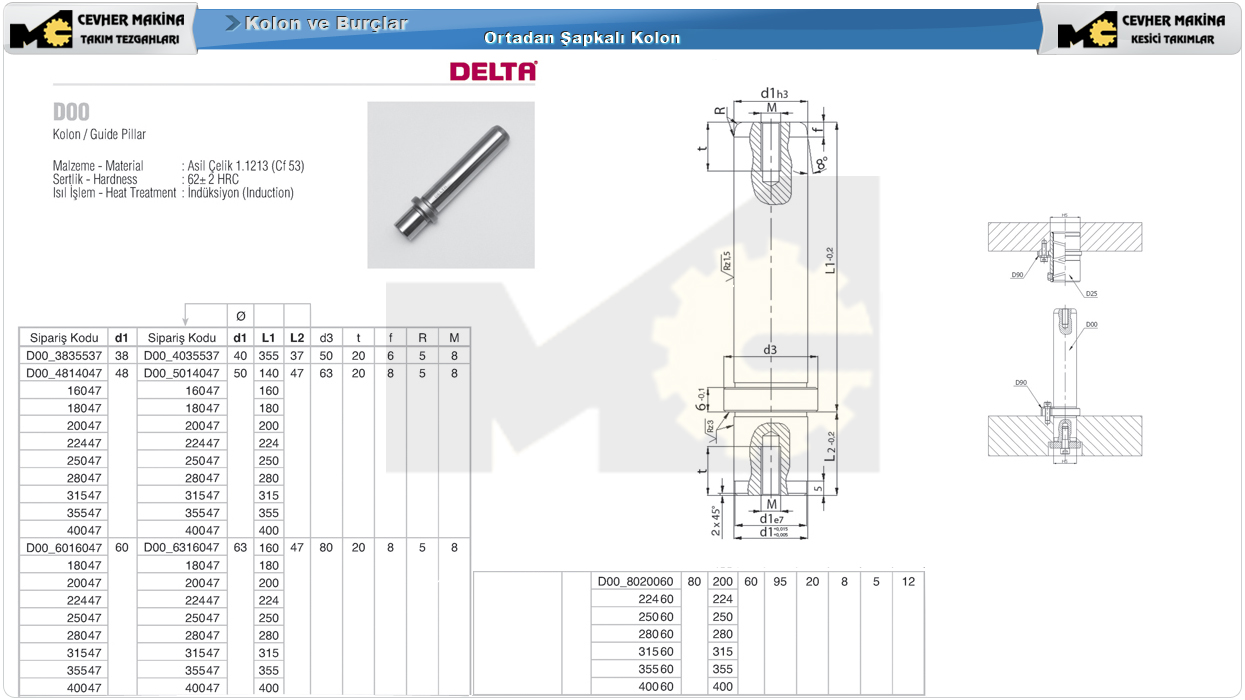

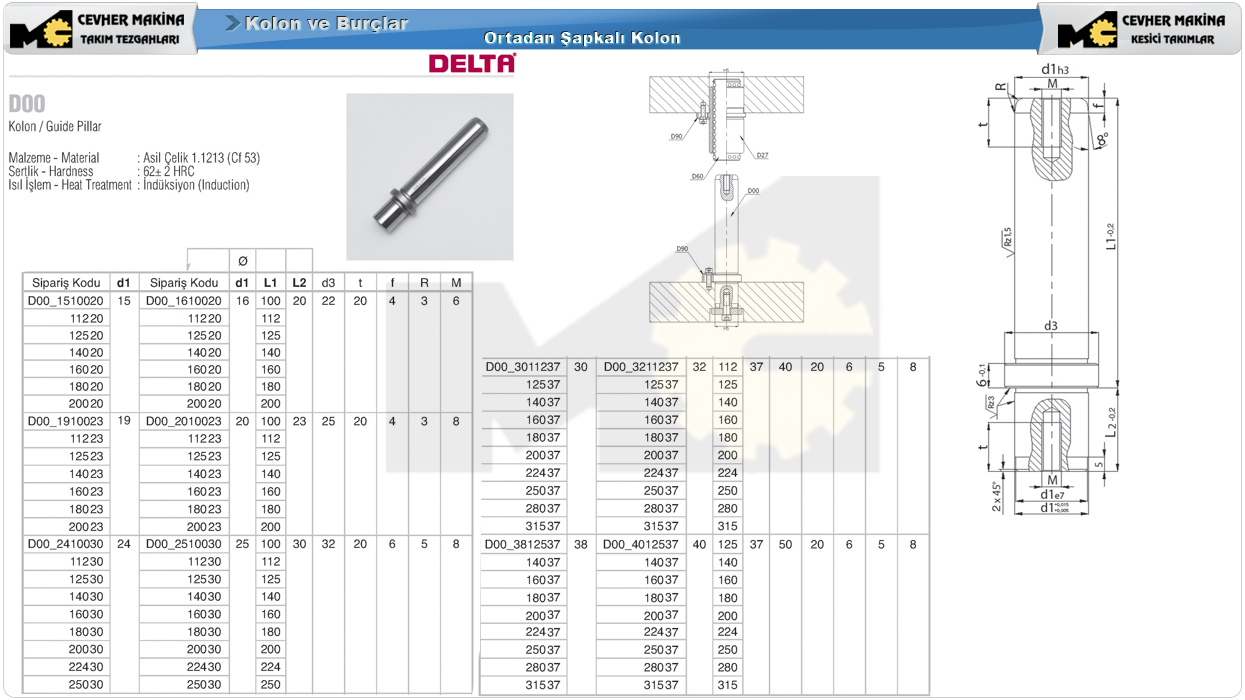

Doo/ ORTADAN ŞAPKALI KOLON
malzeme- metarial : asil çelik 1.1213 ( cf 53)
sertlik - hardness : 62-2 hrc
ısıl işlem heat treatment : indüskiyon
SAYFA :2
Doo/ ORTADAN ŞAPKALI KOLON
malzeme- metarial : asil çelik 1.1213 ( cf 53)
sertlik - hardness : 62-2 hrc
ısıl işlem heat treatment : indüskiyon
SAYFA : 3

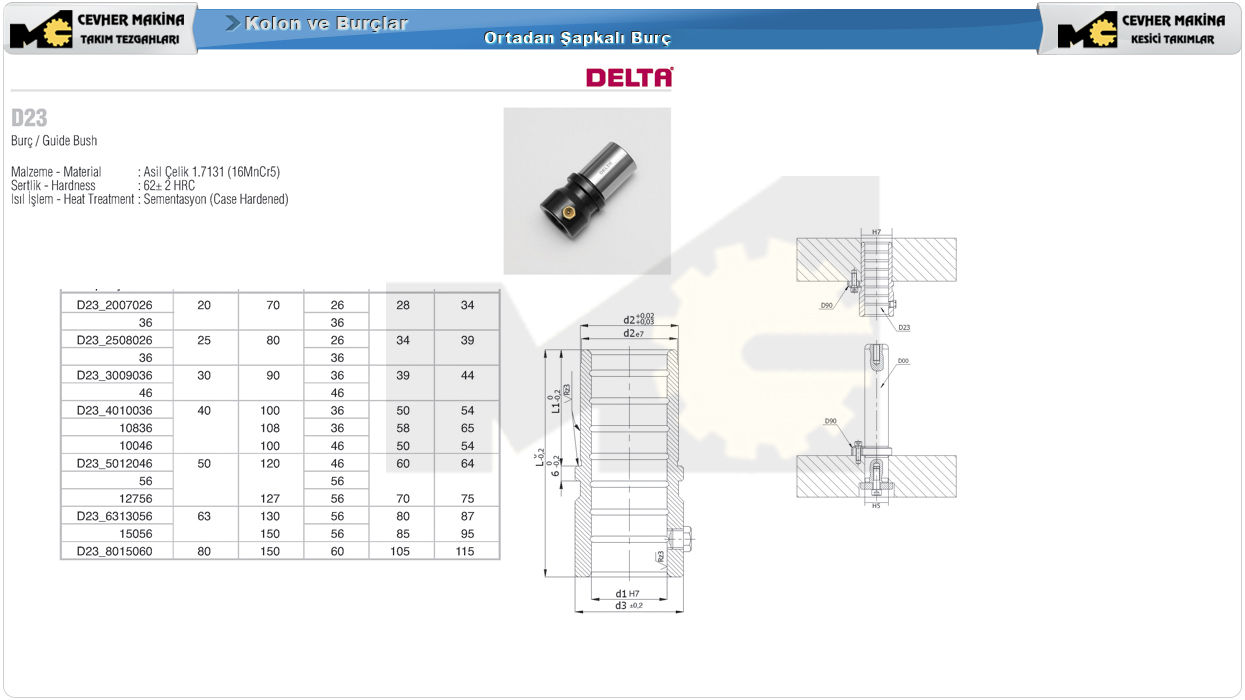

D23/ ORTADAN ŞAPKALI BURÇ
MALZEME-METARİAL : ASİL ÇELİK 1.7131 (16MnCr5)
SERTLİK-HARDNESS : 62-2 HRC
ISIL İŞLEM : SEMENTASYON
SAYFA : 4

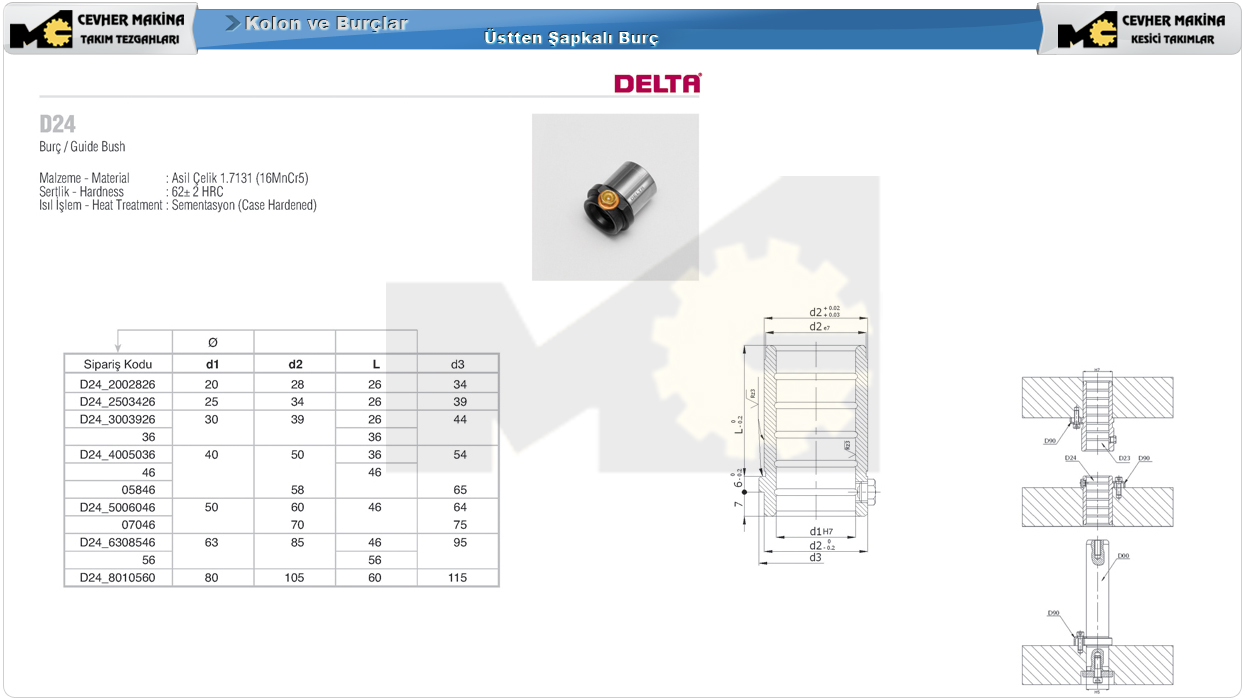

D24/ ÜSTTEN ŞAPKALI BURÇ
MALZEME-METARİAL : ASİL ÇELİK 1.7131 (16MnCr5)
SERTLİK-HARDNESS : 62-2 HRC
ISIL İŞLEM : SEMENTASYON
SAYFA : 5

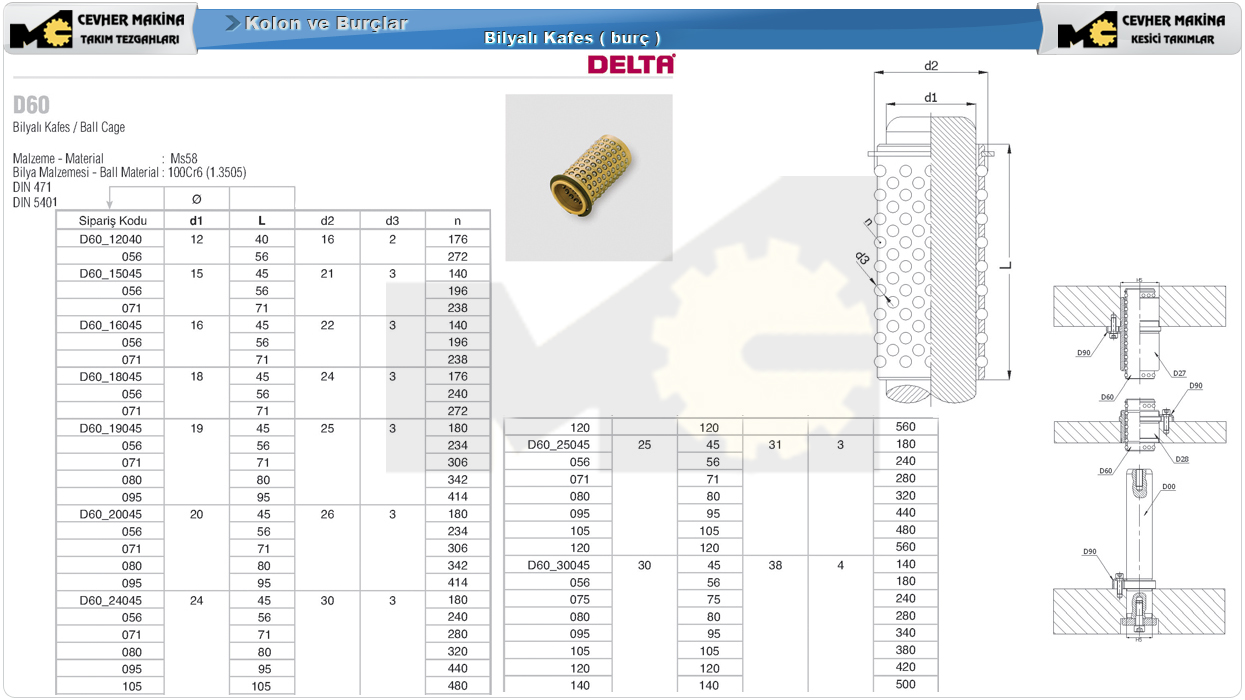

D60/ BİLYALI KAFES (BURÇ)
MALZEME METARİAL : Ms58
BİLYALI MALZEMESİ: 100 Cr6 (1.30505)
DIN: 471
DIN:5401
SAYFA : 6

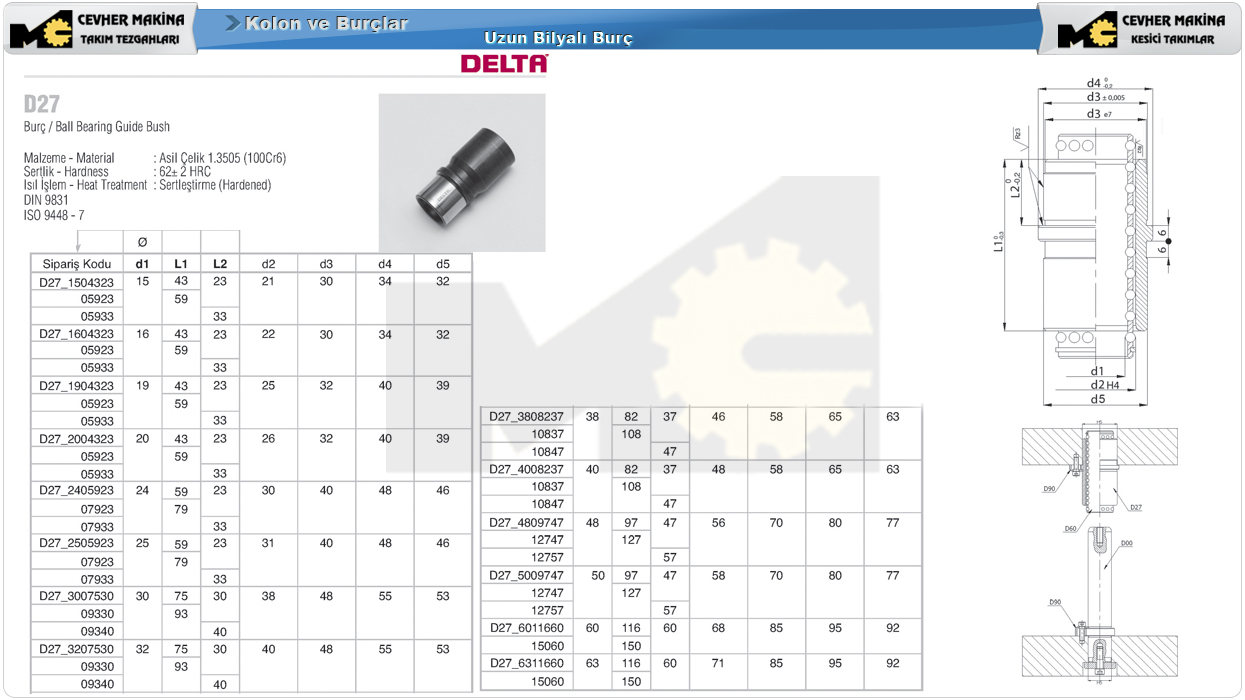

D27/ UZUN BİLYALI BURÇ
MALZEME METARİAL: ASİL ÇELİK 1.3505 (100Cr6)
SERTLİK : 62-2 HRC
ISIL İŞLEM: SERTLEŞTİRME ( HARDENED)
DIN : 9831
ISO : 9448-7
SAYFA : 7

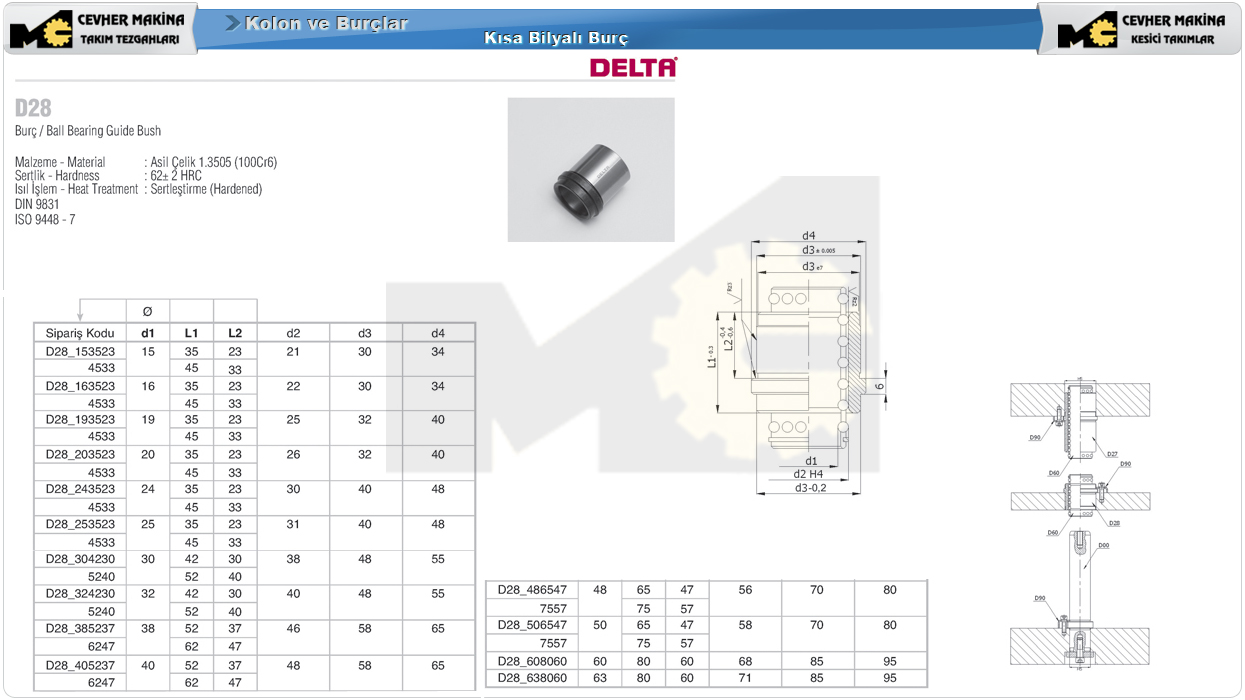

D28/ KISA BİLYALI BURÇ
MALZEME-METARİAL: ASİL ÇELİK 1.3505 (100Cr6)
SERTLİK-HARDNESS:62-2 HRC
ISIL İŞLEM: SERTLEŞTİRME
DIN: 9831
ISO:9448-7
SAYFA : 8

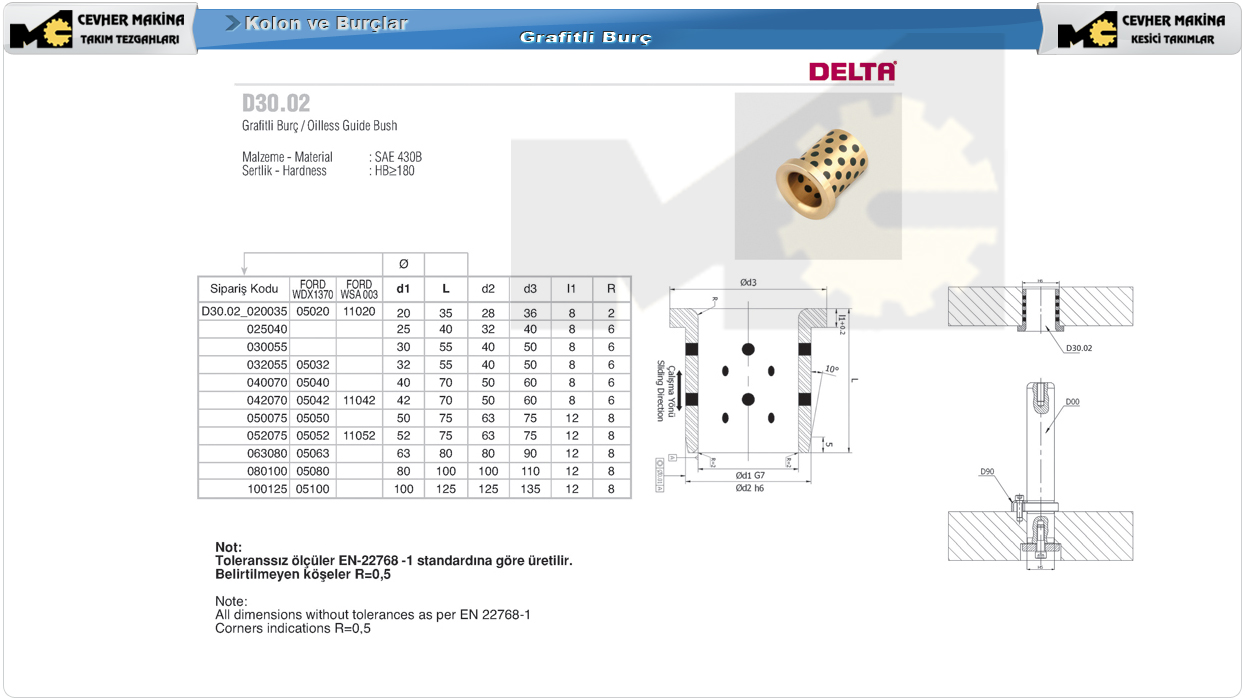

D30.02/ GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 9

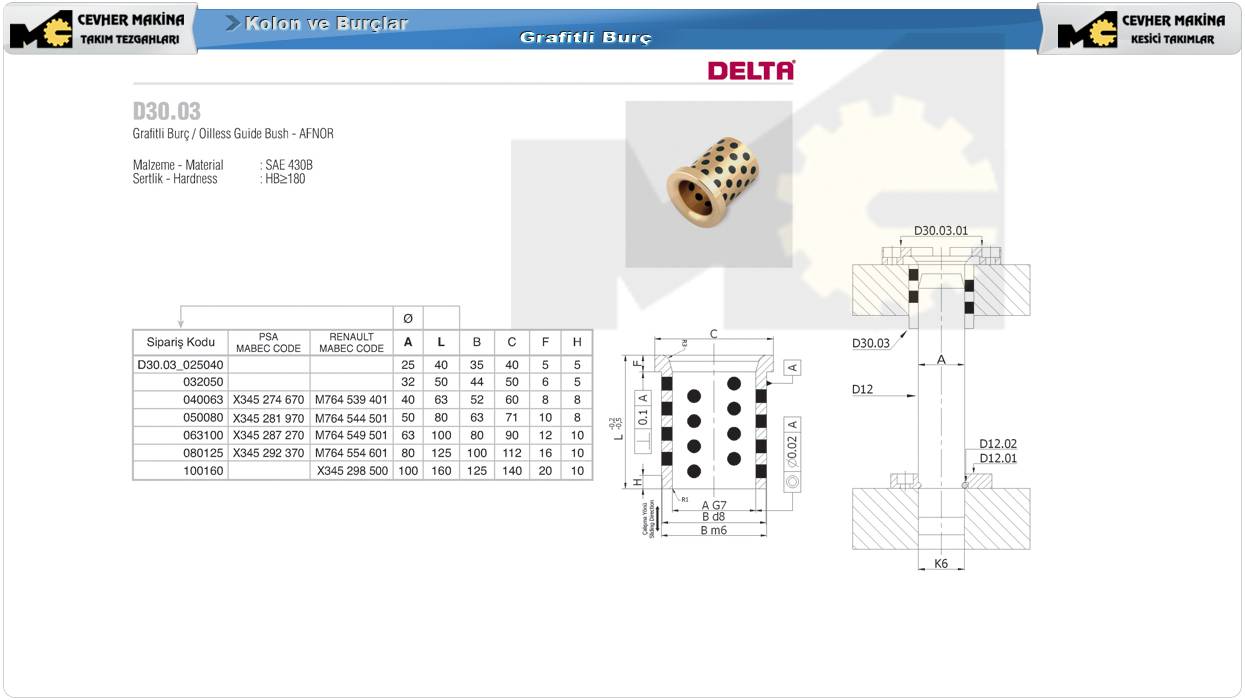

D30.03/ GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 10

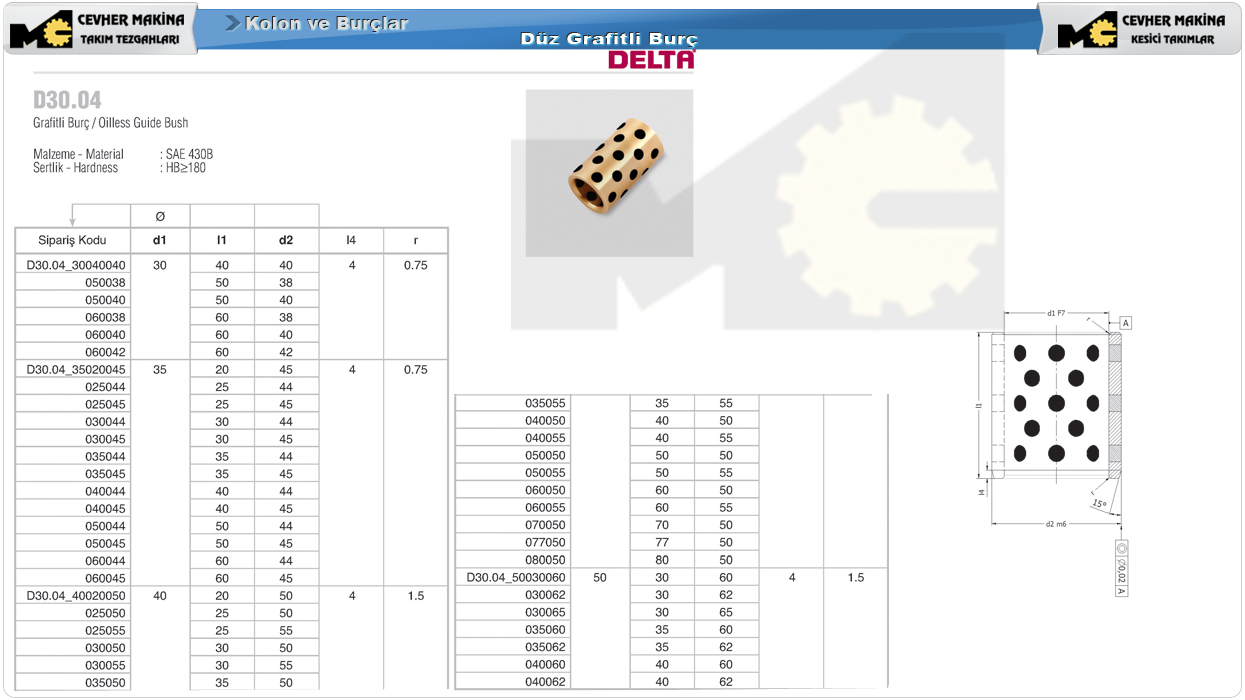

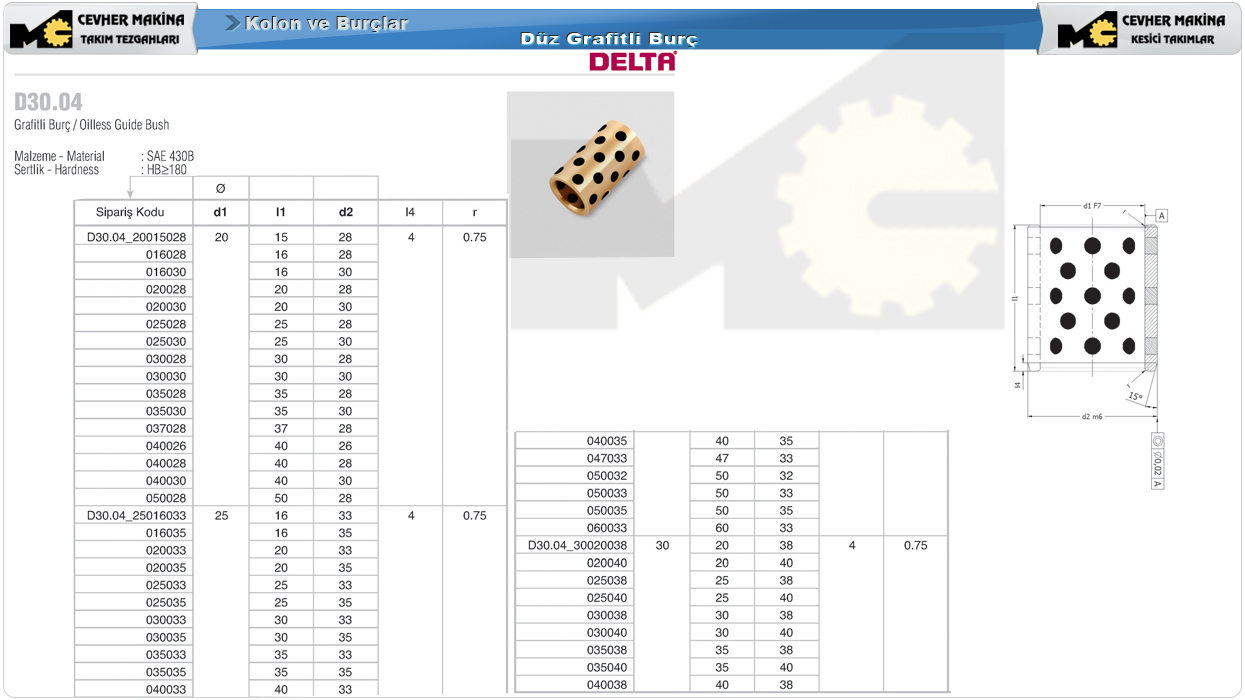

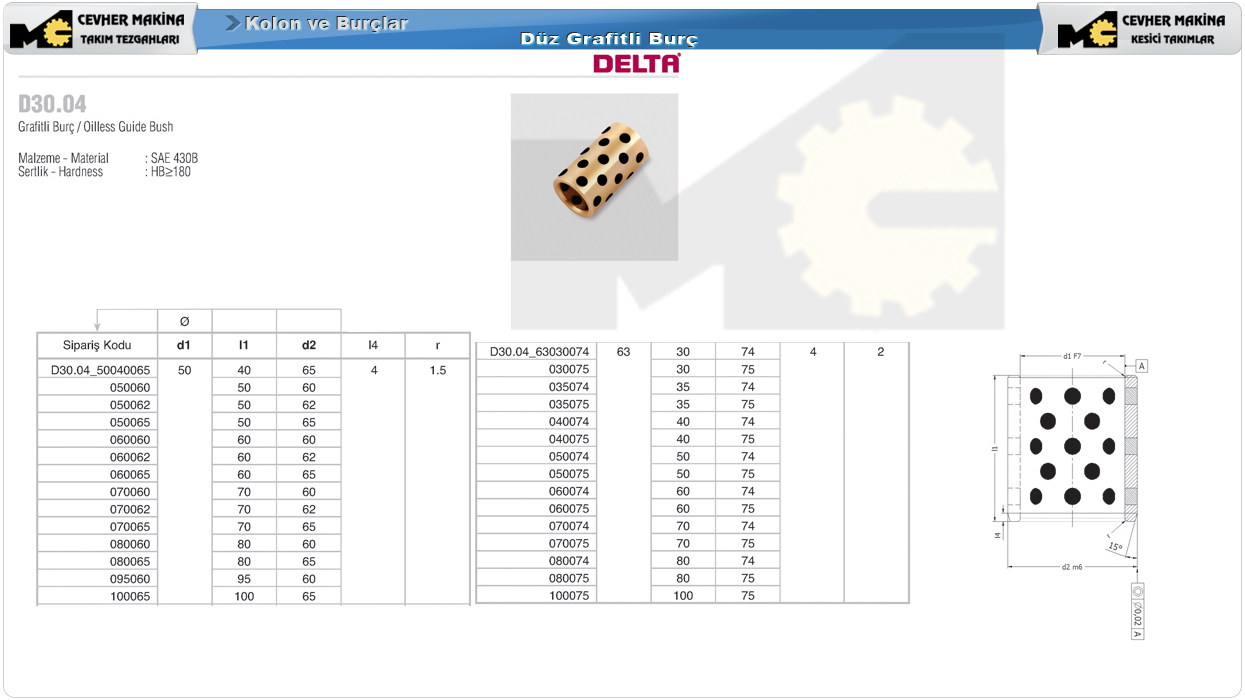

D30.04/ DÜZ GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 11
D30.04/ DÜZ GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 12
D30.04/ DÜZ GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 13

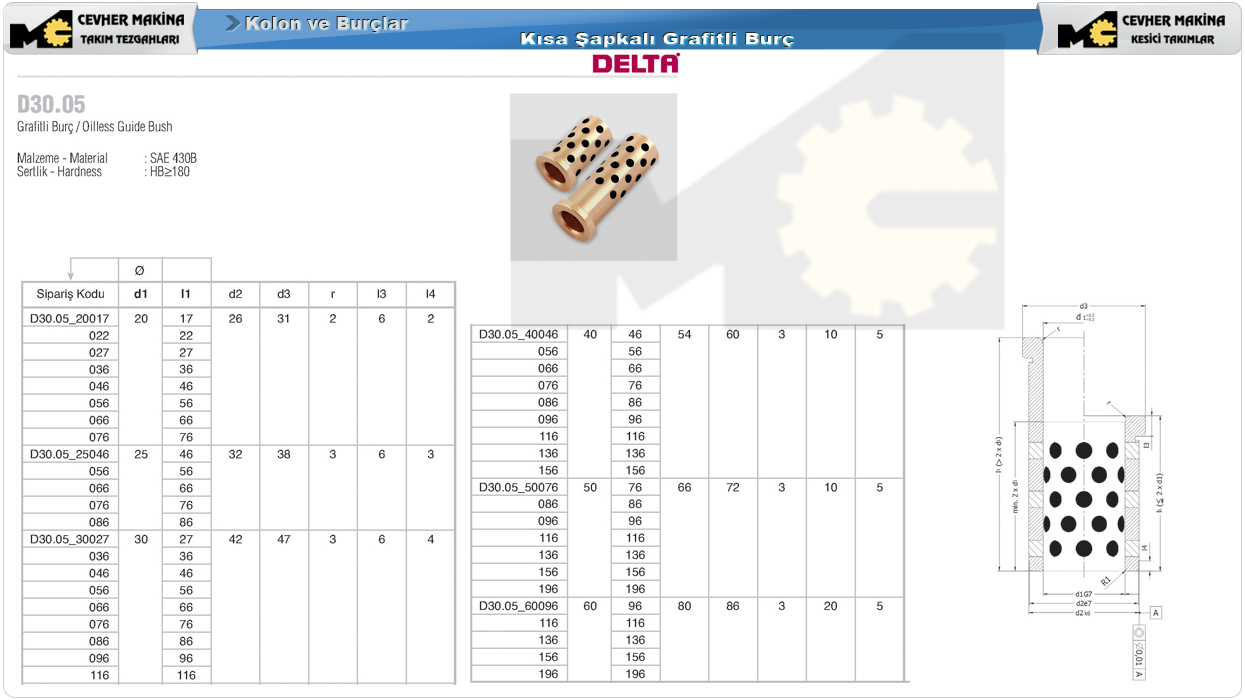

D30.05/ KISA ŞAPKALI GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 14

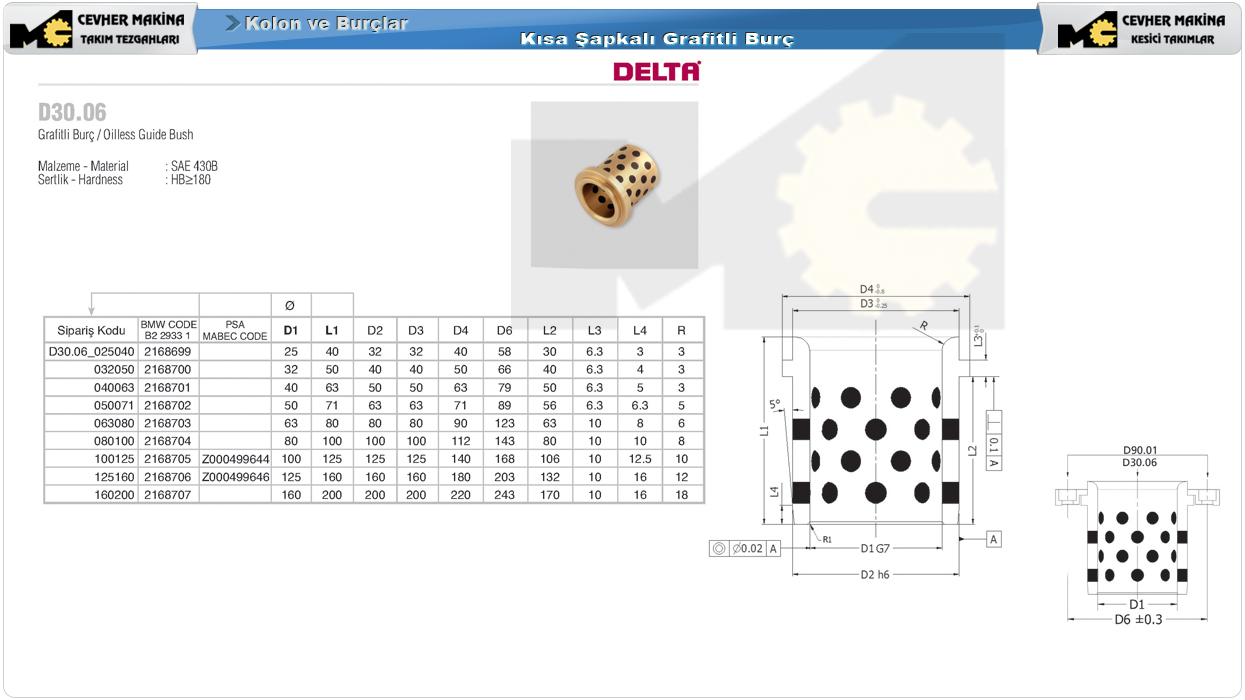

D30.04/ DÜZ GRAFİTLİ BURÇ
MALZEME-METARİAL: SAE430B
SERTLİK : HB 180
SAYFA : 15

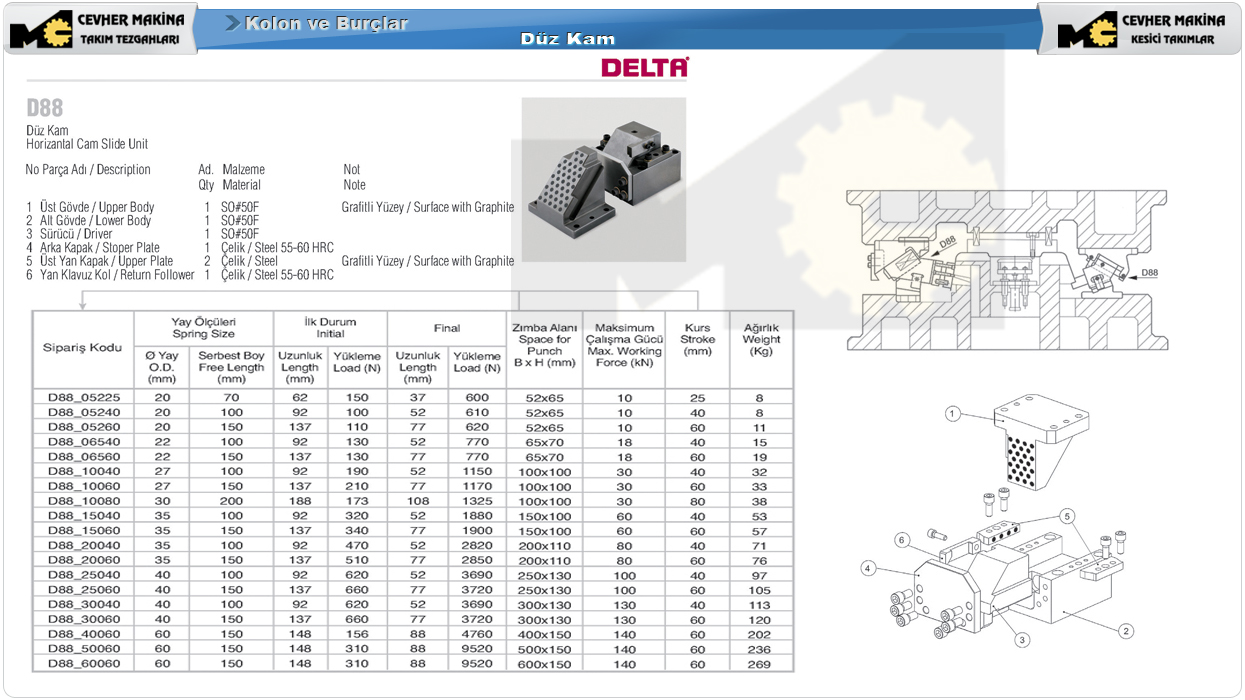

D88/ DÜZ KAM
NO PARÇA ADI/DESCRİPTİON AD. MALZEME NOT
1.ÜST GÖVDE : 1 SO#50F GRAFİTLİ YÜZEY
2.ALT GÖVDE : 1 SO#50F
3.SÜRÜCÜ : 1 SO#50F
4.ARKA KAPAK: 1 ÇELİK/STEEL 55-60 HRC
5.ÜST YAN KAPAK: 2 ÇELİK/STELL GRAFİTLİ YÜZEY
6. YAN KLAVUZ KOL : 1 ÇELİK STELL 55-60 HRC
SAYFA : 16

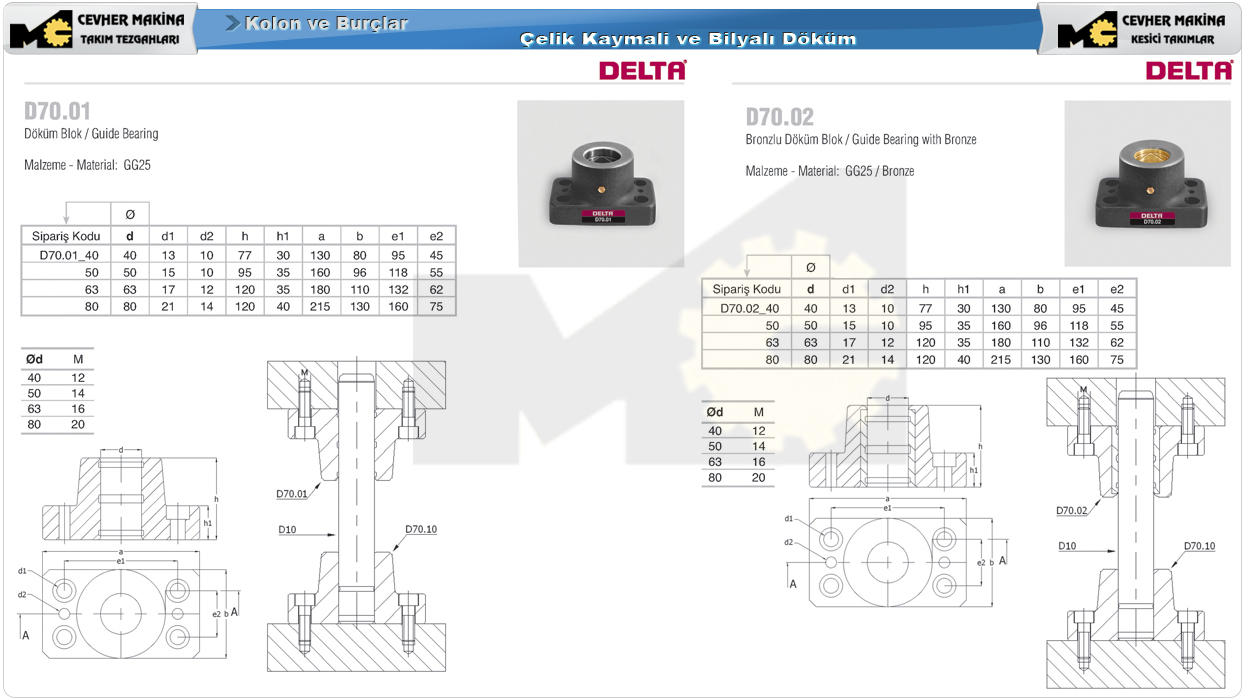

D7O.01 DÖKÜM BLOK ÇELİK KAYMALI ve BİLYALI DÖKÜM
MALZEME-METARİAL:GG25
D7O.02 BRONZLU DÖKÜM BLOK ÇELİK KAYMALI ve BİLYALI DÖKÜM
MALZEME-METARİAL:GG25 / BRONZE
SAYFA : 17

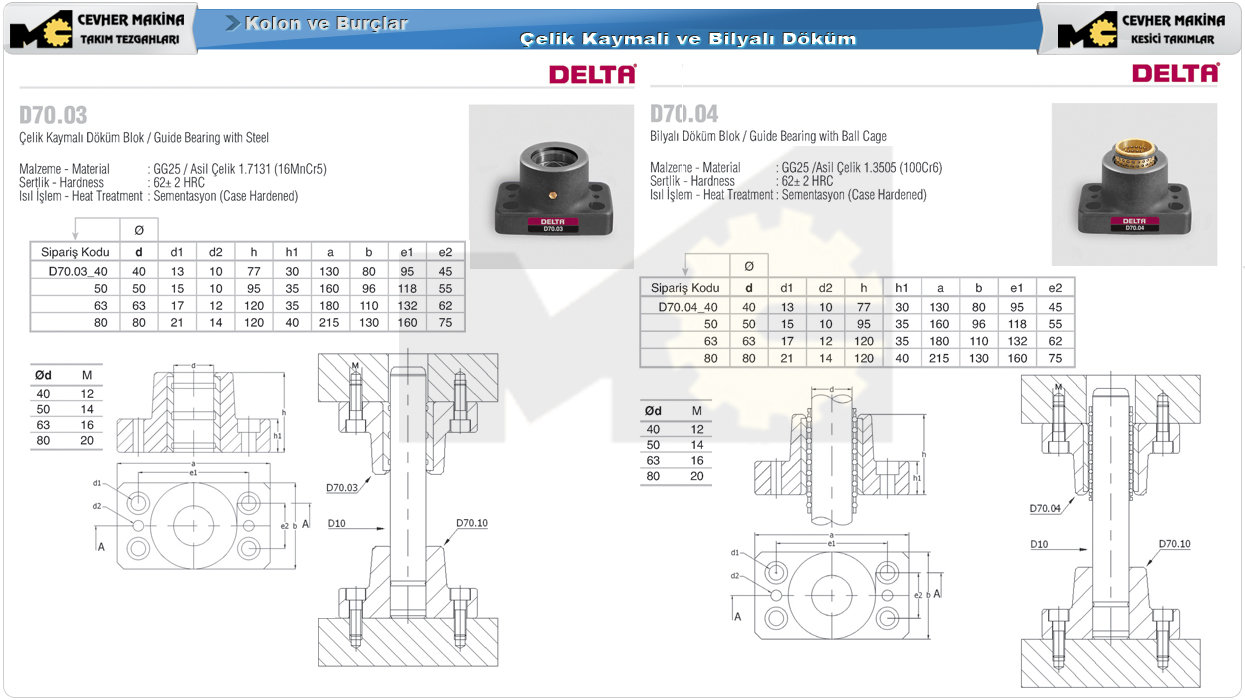

D70.03 ÇELİK KAYMALI DÖKÜM BLOK
MALZEME-MATERİAL: GG25
SERTLİK:62-2 HRC
ISIL İŞLEM :SEMENTASYON
D70.04 BİLYALI DÖKÜM BLOK
MALZEME MATERİAL :GG25
SERTLİK:62-2HRC
ISIL İŞLEM:SEMENTASYON
SAYFA : 18

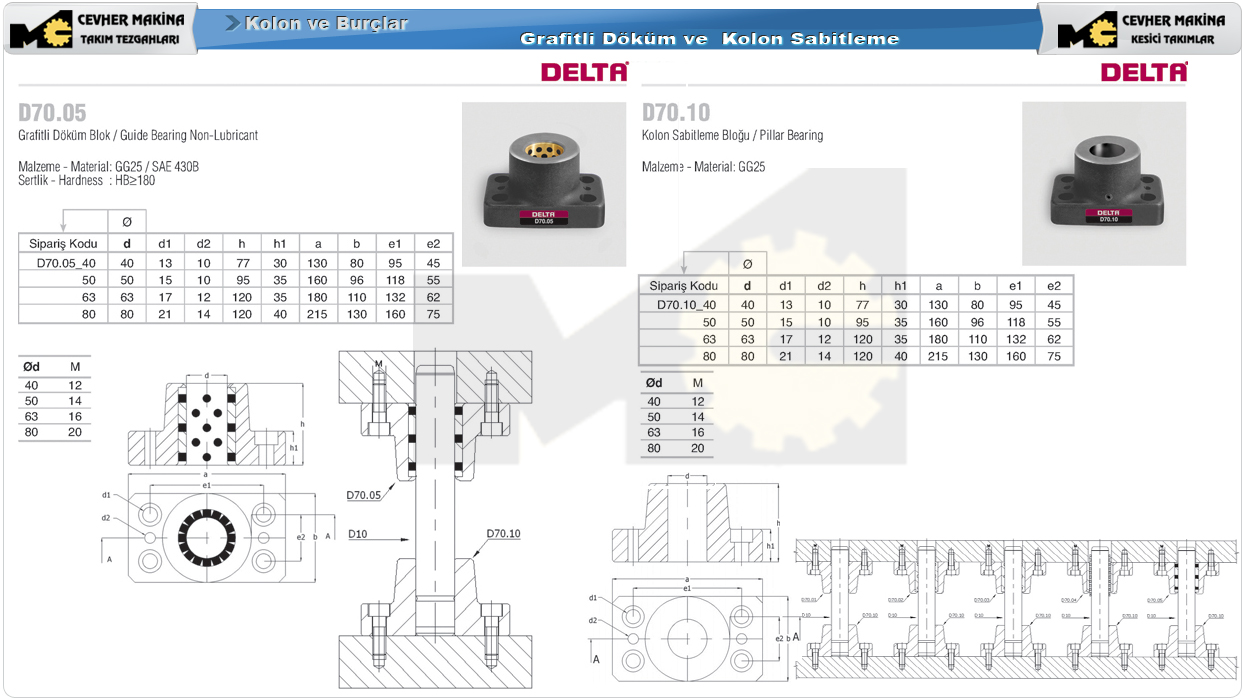

D70.05 GRAFİTLİ DÖKÜM BLOK
MALZEME-MATERİAL:GG25/SAE 430B
SERTLİK: HB 180
D70.10 KOLON SABİTLEME BLOĞU
MALZEME-METARİAL: GG25
SAYFA : 19

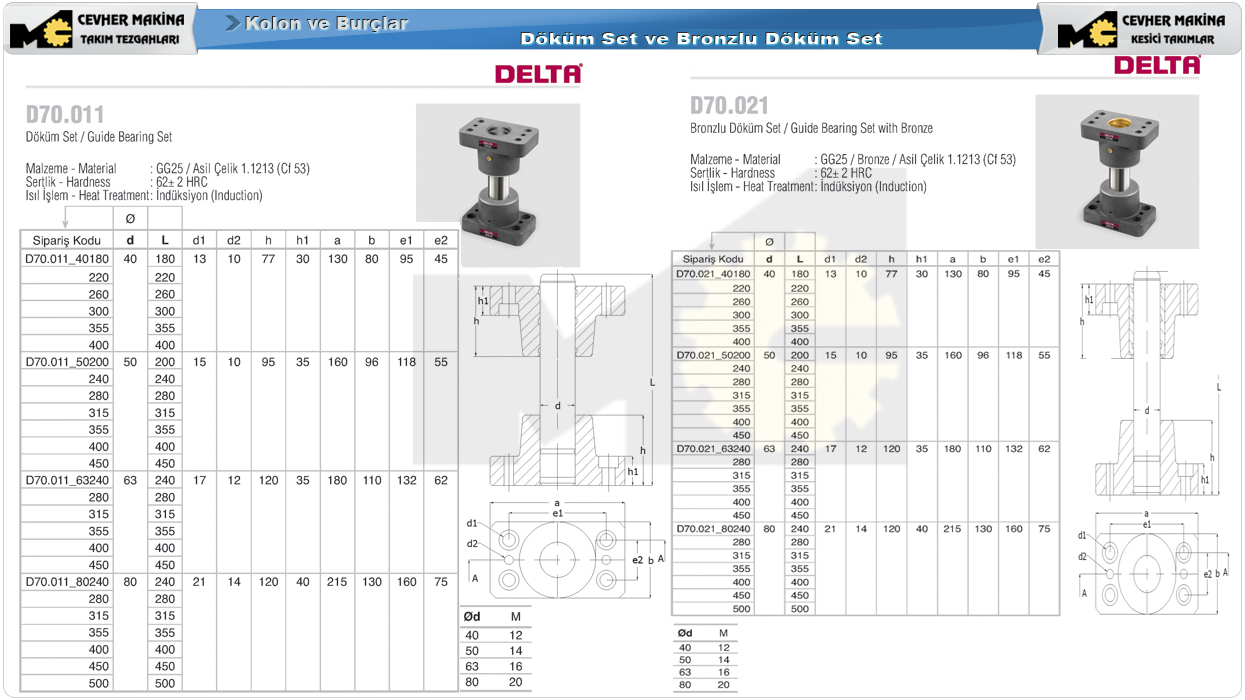

D70.11 DÖKÜM SET
MALZEME-METARİAL : GG25/ASİL ÇELİK 1.1213 (Cf53)
SERTLİK:62-2 HRC
ISIL İŞLEM: İNDÜKSİYON
D70.021 BRONZLU DÖKÜM SET
MALZEME-MATERİAL:GG25/BRONZE/ASİL ÇELİK 1.1213(Cf 53)
SERTLİK:62-2 HRC
ISIL İŞLEM: İNDÜKSİYON
SAYFA : 20
D70.031 ÇELİK KAYMALI DÖKÜM SET
MALZEME-MATERİAL:GG25/ASİL ÇELİK 1.713(16MnCr5)/ASİL ÇELİK 1.1213 (Cf53)
SERTLİK: 62-2 HRC
ISIL İŞLEM: SEMENTASYON
D70.041 BİLYALI DÖKÜM SET
MALZEME-MATERİAL:GG25/ASİL ÇELİK 1.3505(100Cr6)/ASİL ÇELİK 1.1213 (Cf53)
SERTLİK: 62-2 HRC
ISIL İŞLEM:İNDİKSİYON - SEMENTASYON
SAYFA : 21

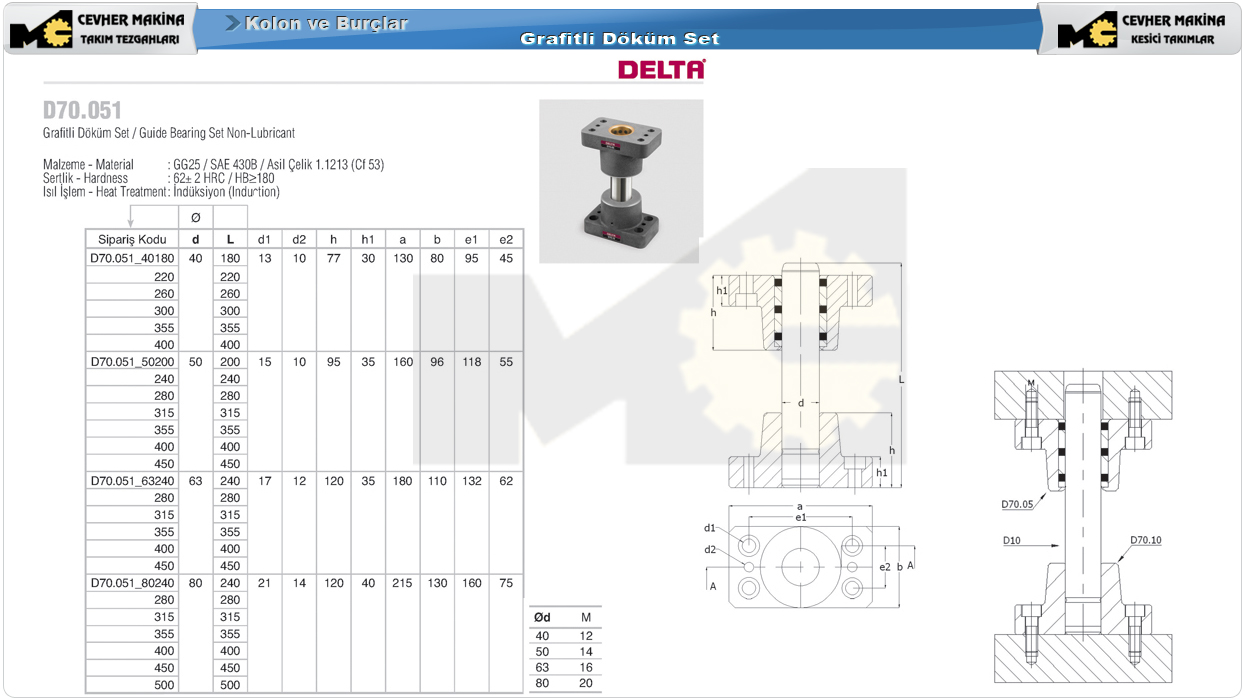

D70.051 GRAFİTLİ DÖKÜM SET
MALZEME-METARİAL: GG25/SAE 430B/ASİL ÇELİK 1.1213 (Cf53)
SERTLİK:62-2 HRC-HB180
ISIL İŞLEM: İNDÜKSİYON
SAYFA : 22

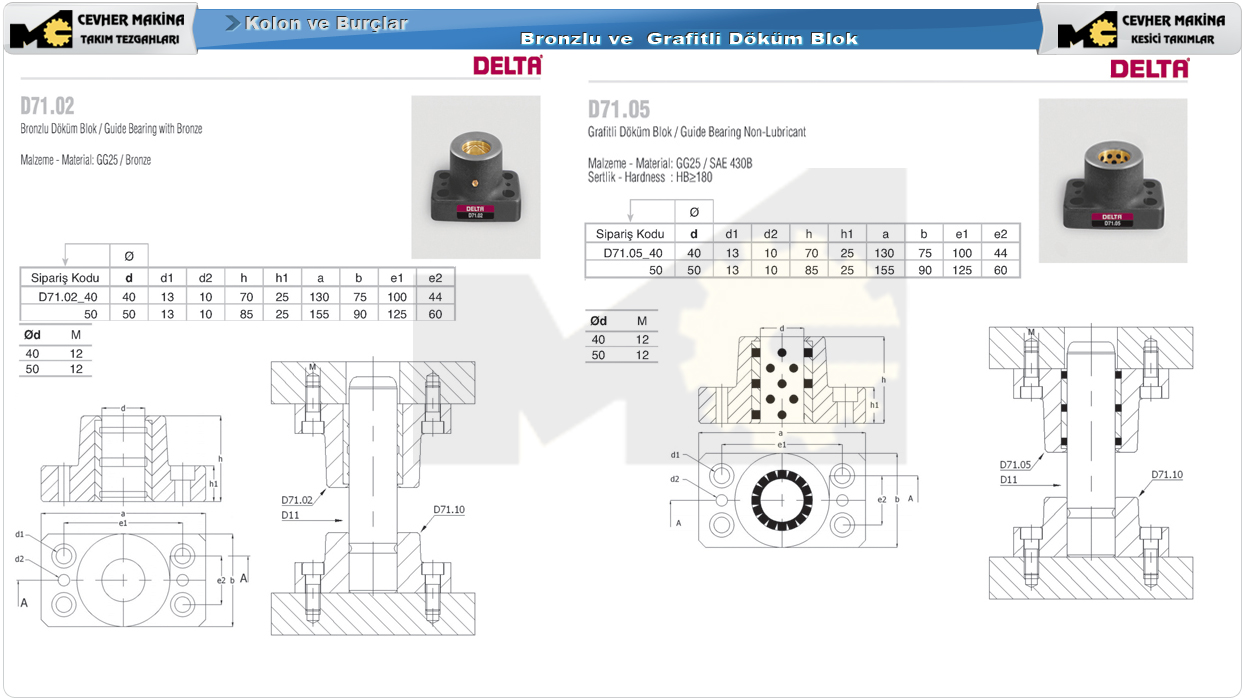

D71.02 BRONZLU DÖKÜM BLOK
MALZEME-MATERİAL:GG25/BRONZE
D71.05 GRAFİTLİ DÖKÜM BLOK
MALZEME-MATERİAL:GG25/SAE 430B
SERTLİK: HB-180
SAYFA : 23

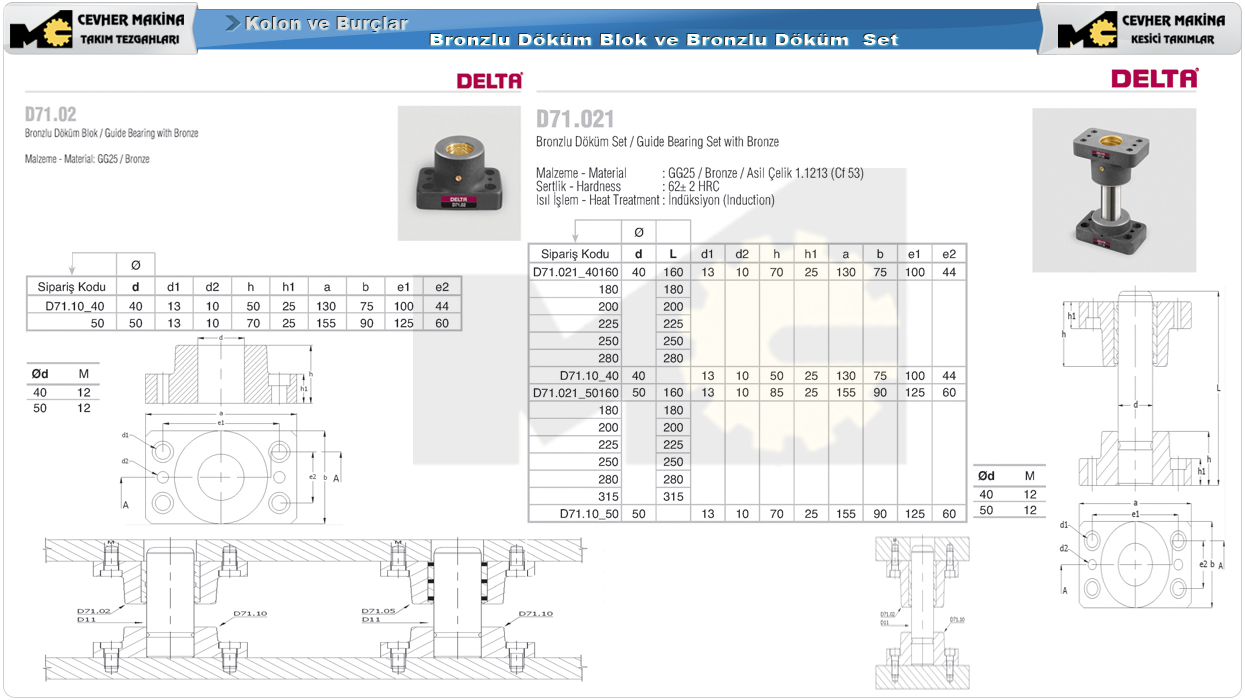

D71.02 BRONZLU DÖKÜM BLOK
MALZEME-METARİAL: GG25/BRONZE
D71.021 BRONZLU DÖKÜM SET
MALZEME-METARİAL: GG25/BRONZE/ASİL ÇELİK 1.1213(Cf53)
SERTLİK: 62-2 HRC
ISIL İŞLEM: İNDÜKSİYON
SAYFA : 24

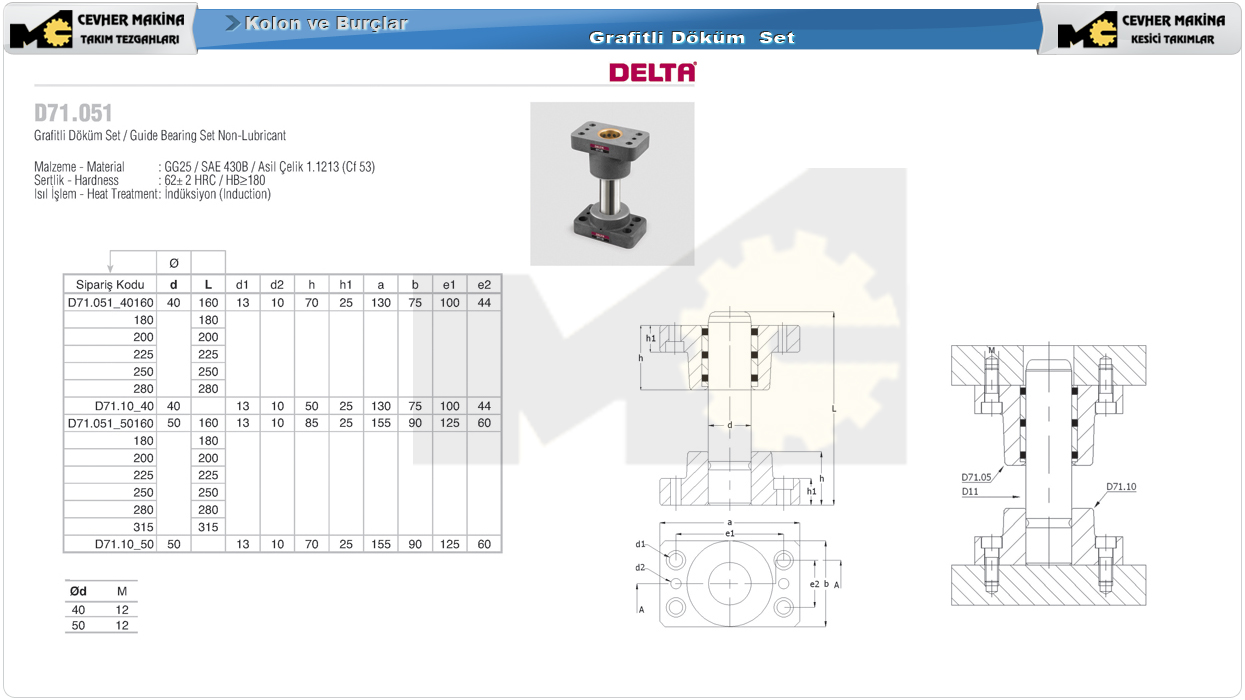

D71.051 GRAFİTLİ DÖKÜM SET
MALZEME-METARİAL: GG25/BRONZE/ASİL ÇELİK 1.1213(Cf53)
SERTLİK: 62-2 HRC
ISIL İŞLEM: İNDÜKSİYON
SAYFA : 25

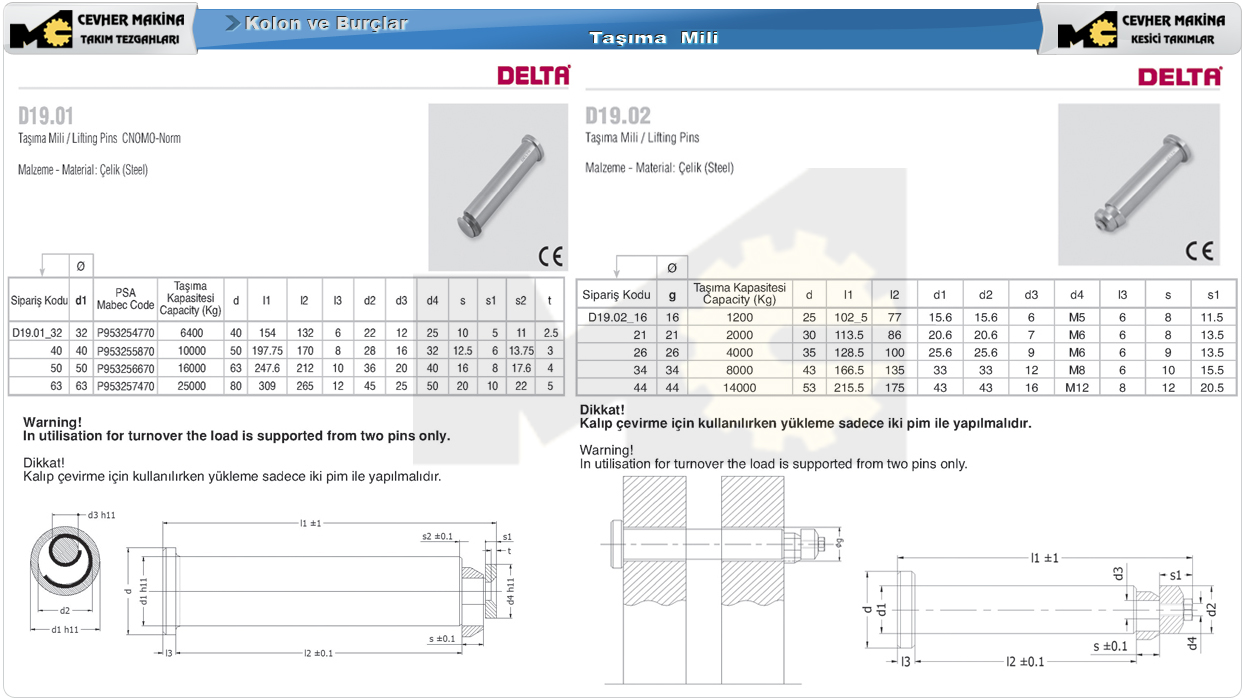

D19.01 TAŞIMA MİLİ
MALZEME-MATERİAL: ÇELİK
KALIP ÇEVİRME İÇİN KULLANIRKEN YÜKLEME SADECE İKİ PİM İLE YAPILMALIDIR.
D19.02 TAŞIMA MİLİ
MALZEME-MATERİAL: ÇELİK
KALIP ÇEVİRME İÇİN KULLANIRKEN YÜKELEME SADECE İKİ PİM İLE YAPILMALIDIR.
SAYFA : 26
D19.03 TAŞIMA MİLİ
MALZEME-MATERİAL: ÇELİK
KALIP ÇEVİRME İÇİN KULLANIRKEN YÜKLEME SADECE İKİ PİM İLE YAPILMALIDIR.
D19.05 TAŞIMA MİLİ ve EMNİYET PİMİ
MALZEME-MATERİAL: CK45
SAYFA : 27

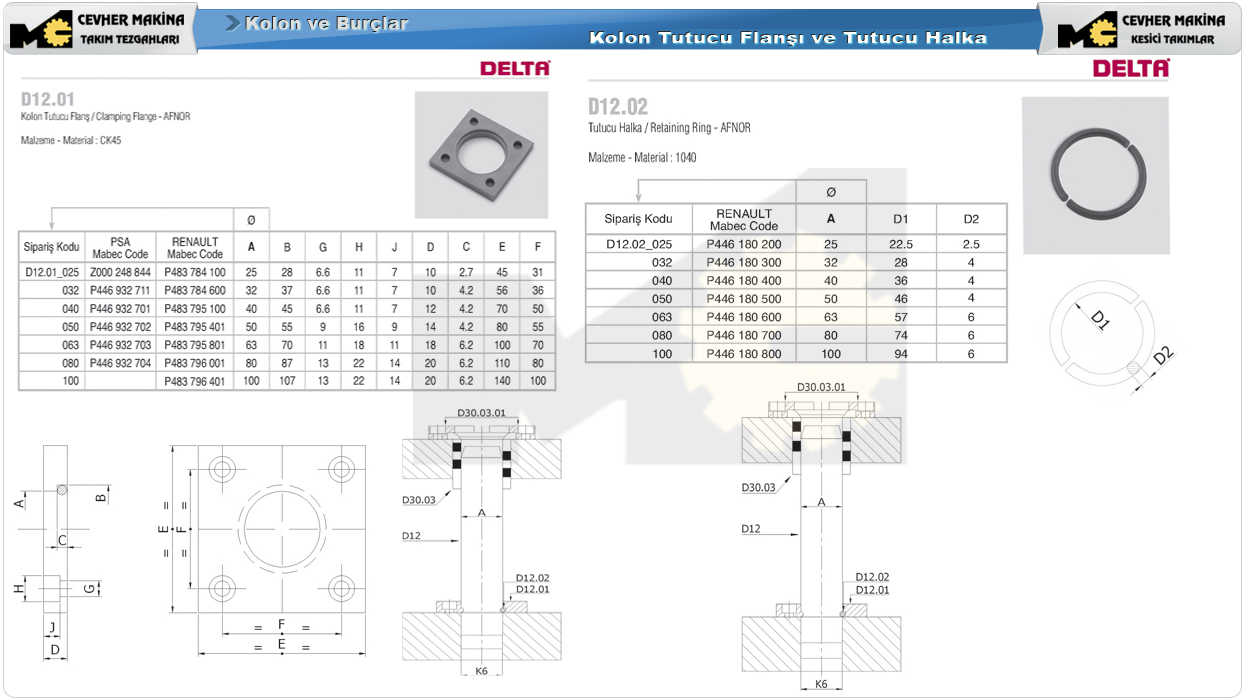

D12.01 KOLON TUTUCU FLANŞI
MALZEME-MATERİAL:CK45
D12.02 TUTUCU HALKA
MALZEME-MATERİAL:1040
SAYFA : 28

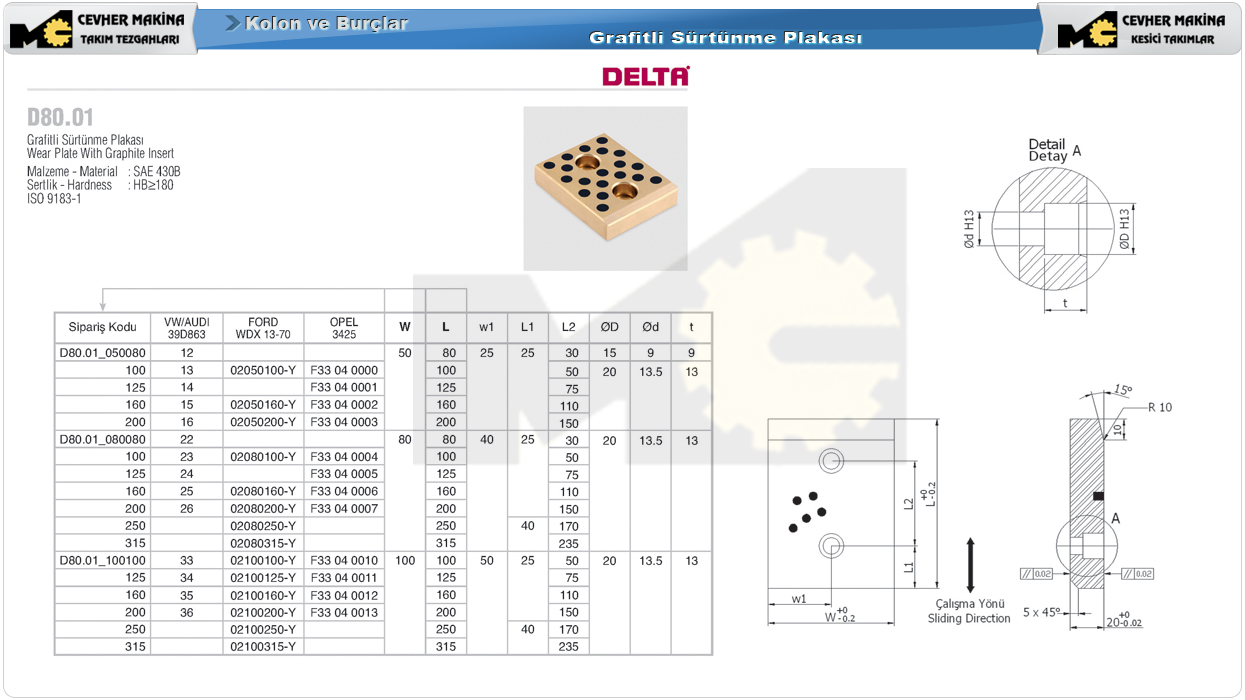

D80.01 GRAFİTLİ SÜRTÜNME PLAKASI
MALZEME-MATERİAL: SAE430B
SERTLİK: HB>180
ISO: 9183-1
SAYFA : 29

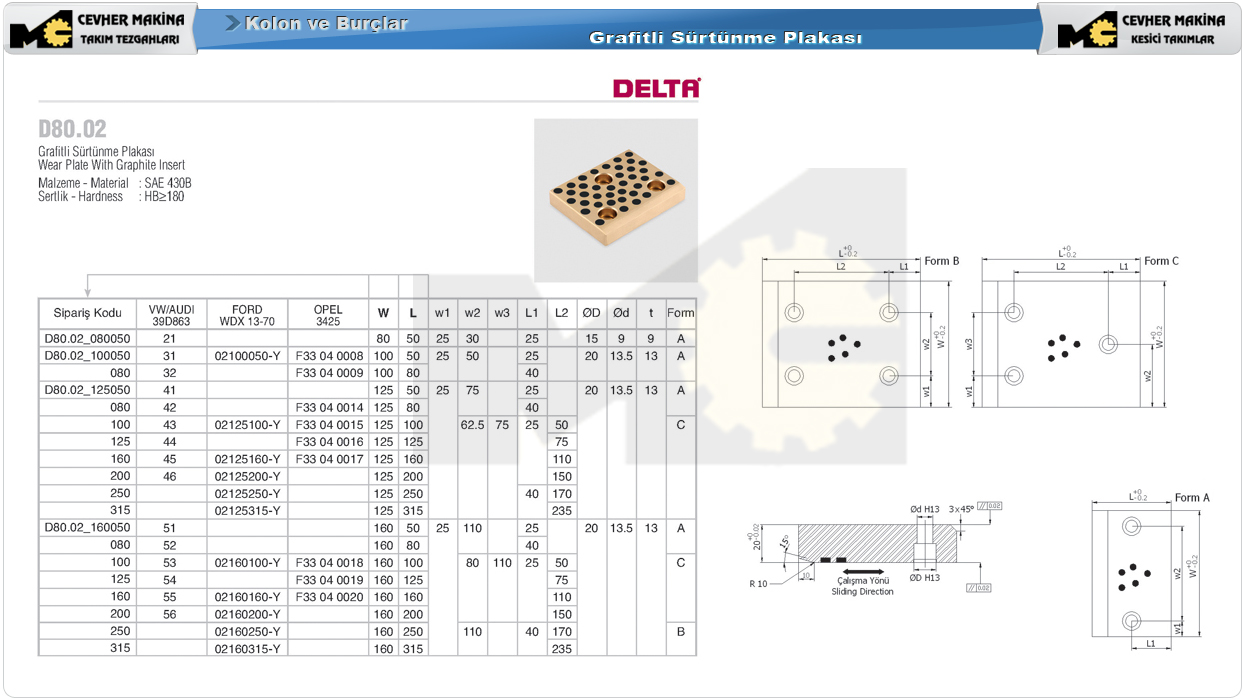

D80.02 GRAFİTLİ SÜRTÜNME PLAKASI
MALZEME-MATERİAL: SAE430B
SERTLİK: HB>180
SAYFA : 30
D80.01 GRAFİTLİ SÜRTÜNME PLAKASI
MALZEME-MATERİAL: SAE430B
SERTLİK: HB>180
ISO:9183-2
SAYFA : 31

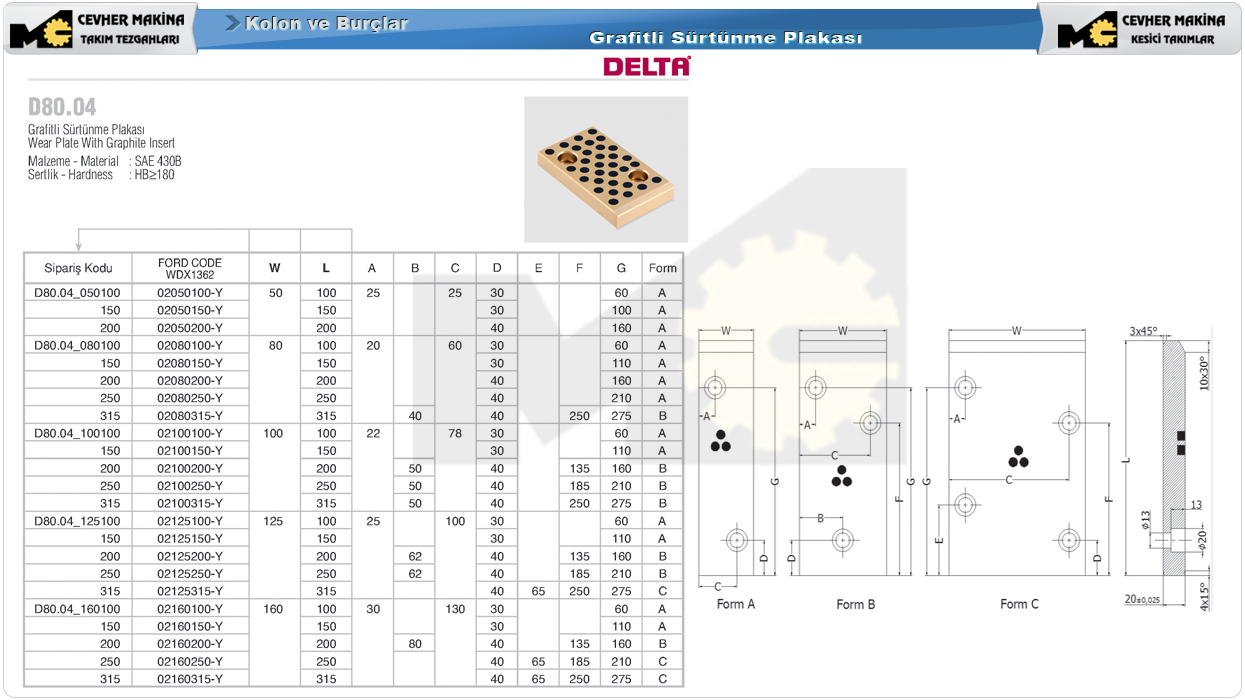

D80.04 GRAFİTLİ SÜRTÜNME PLAKASI
MALZEME-MATERİAL: SAE430B
SERTLİK: HB>180
SAYFA : 32

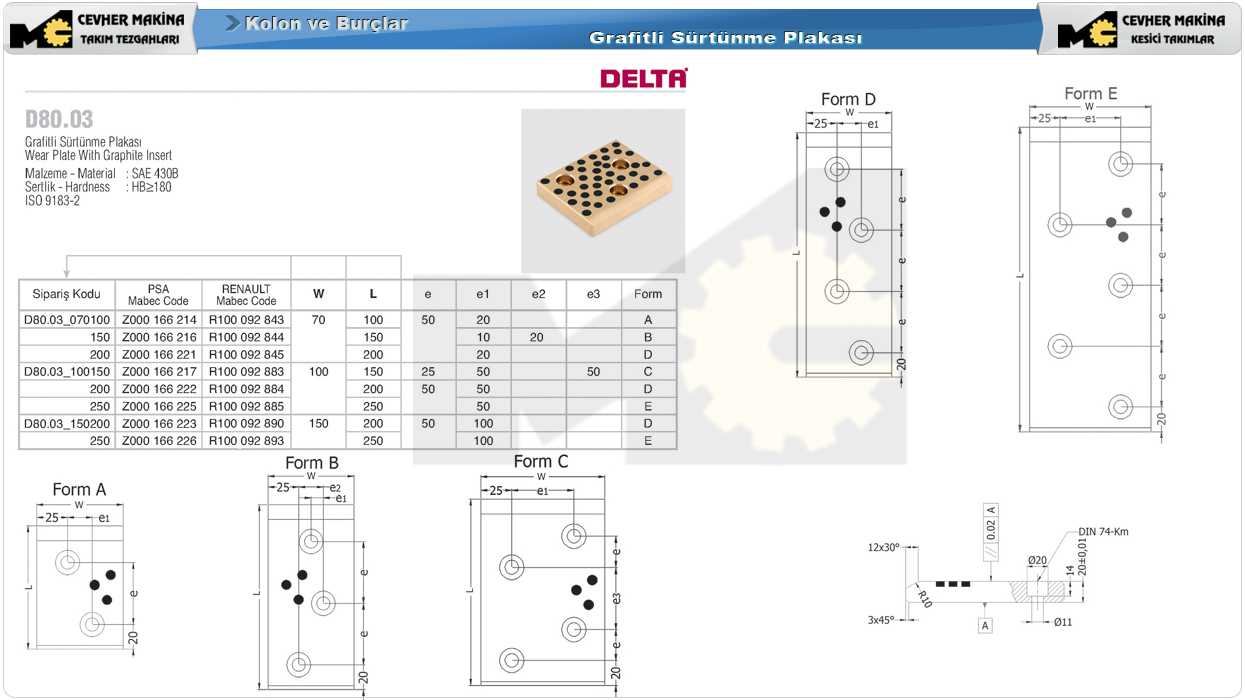

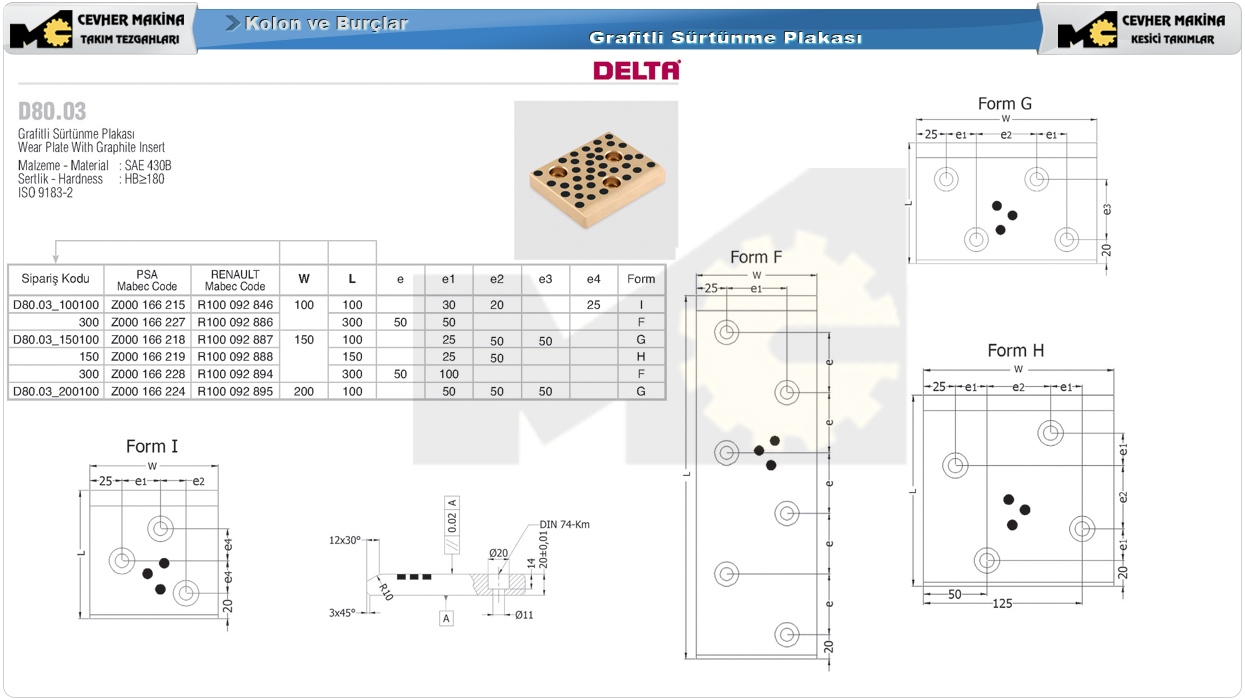

D80.03 GRAFİTLİ SÜRTÜNME PLAKASI
MALZEME-MATERİAL: SAE430B
SERTLİK: HB>180
ISO:9183-2
SAYFA : 33

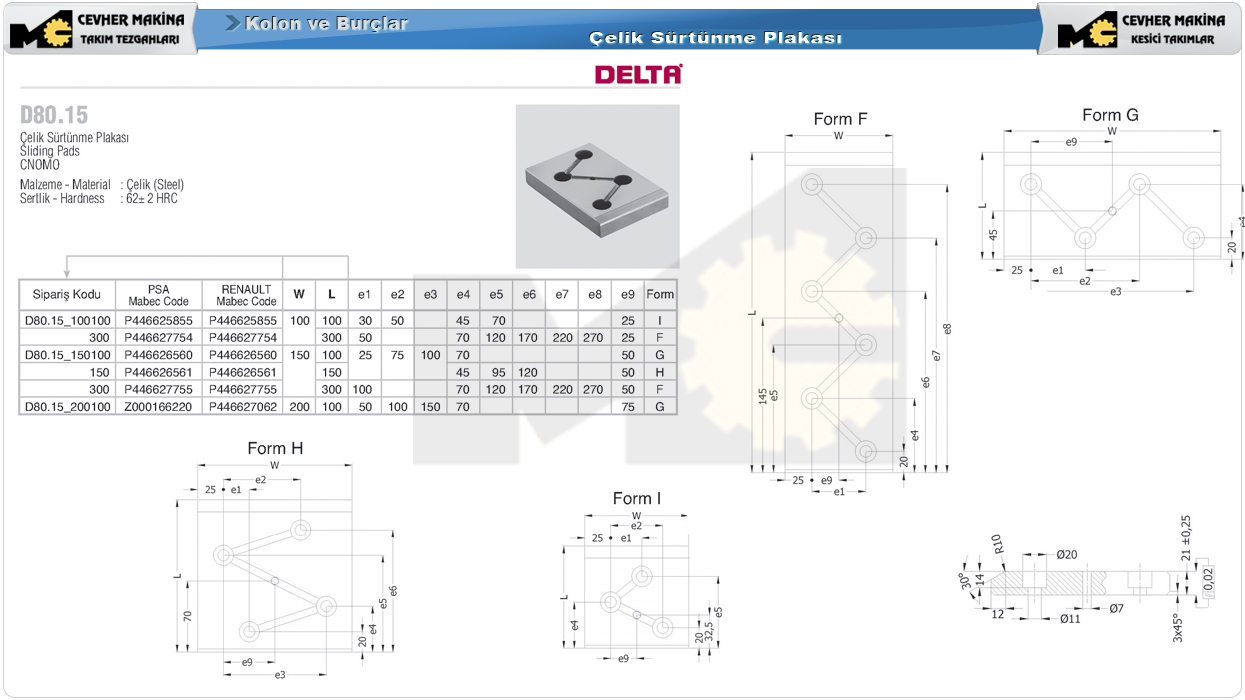

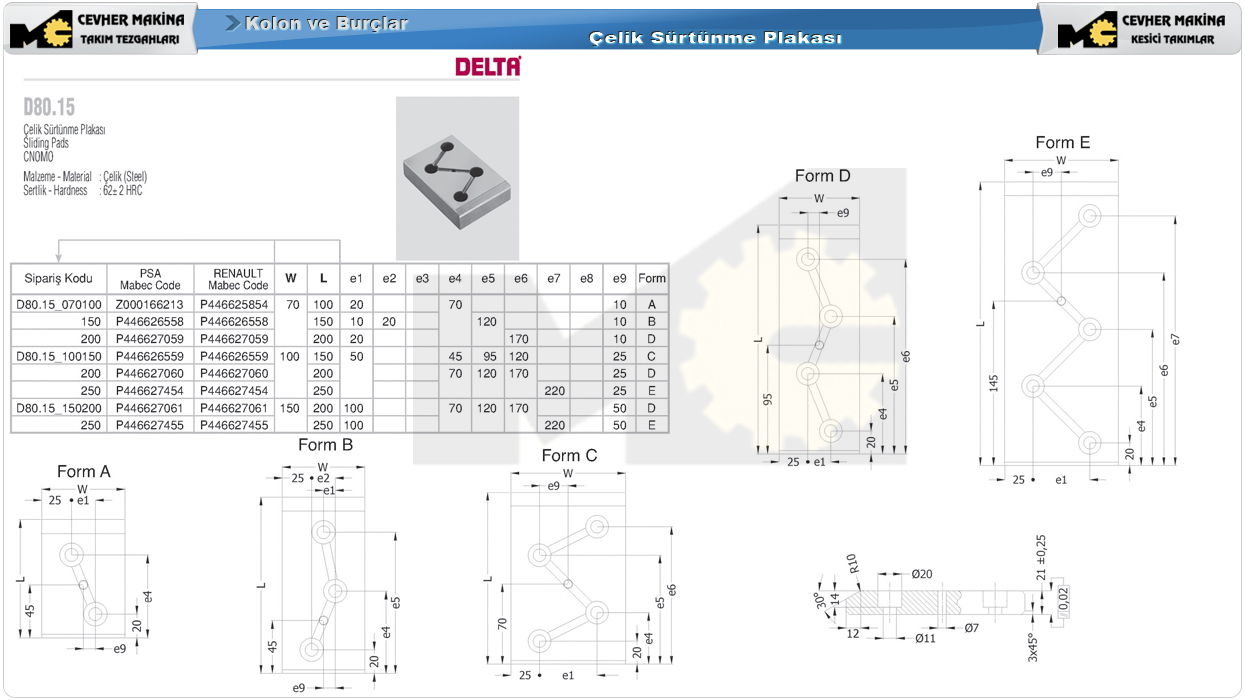

D80.15 ÇELİK SÜRTÜNME PLKASI
MALZEME-MATERİAL: ÇELİK
SERTLİK: 62-2
SAYFA : 34
D80.15 ÇELİK SÜRTÜNME PLKASI
MALZEME-MATERİAL: ÇELİK
SERTLİK: 62-2
SAYFA : 35

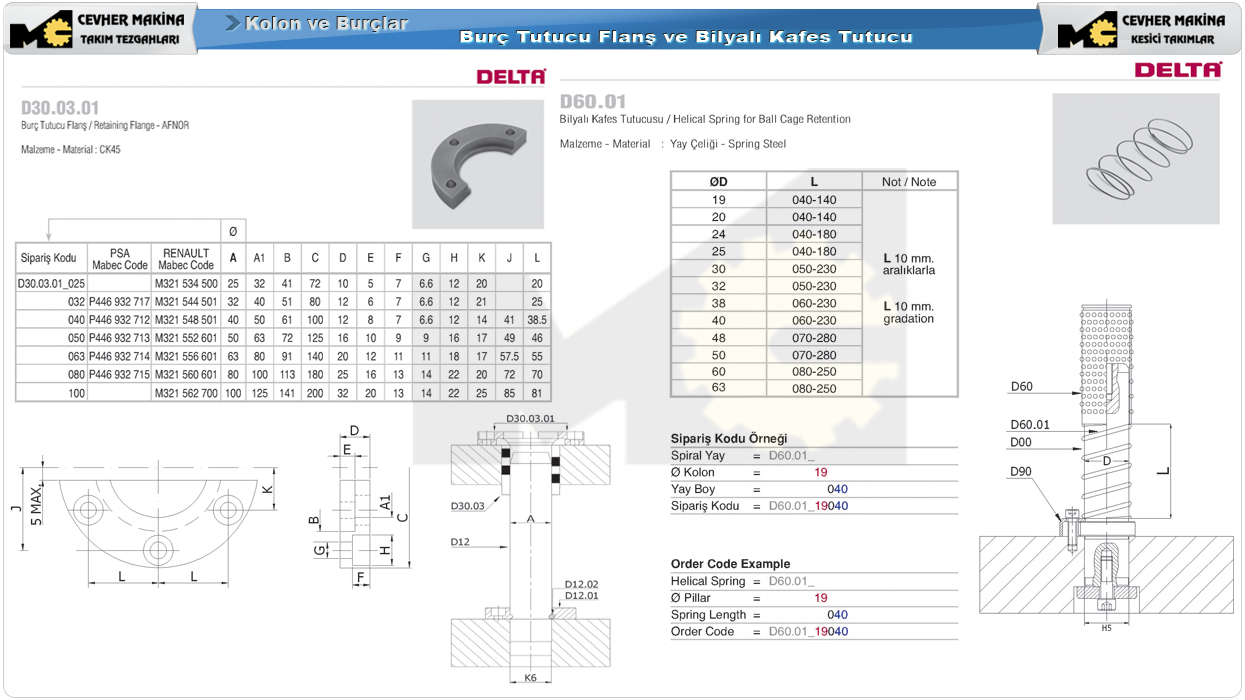

D30.03.01 BURÇ TUTUCU FLANŞ
MALZEME-MATERİAL: CK45
D60.01 BİLYALI KAFES TUTUCUSU
MALZEME-MATERİAL: YAY ÇELİĞİ
SAYFA : 36

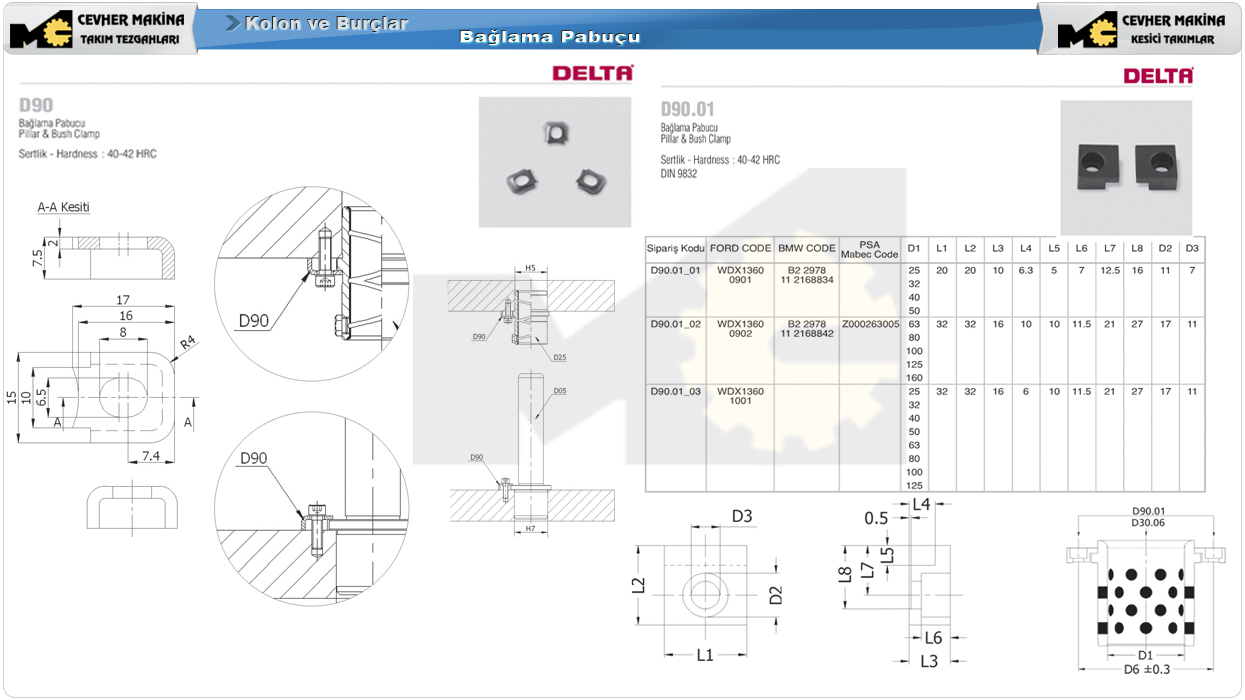

D90 BAĞLAMA PABUCU
SERTLİK: 40-42 HRC
D90.01 BAĞLAMA PABUCU
SERTLİK: 40-42 HRC
DIN: 9832
SAYFA : 37

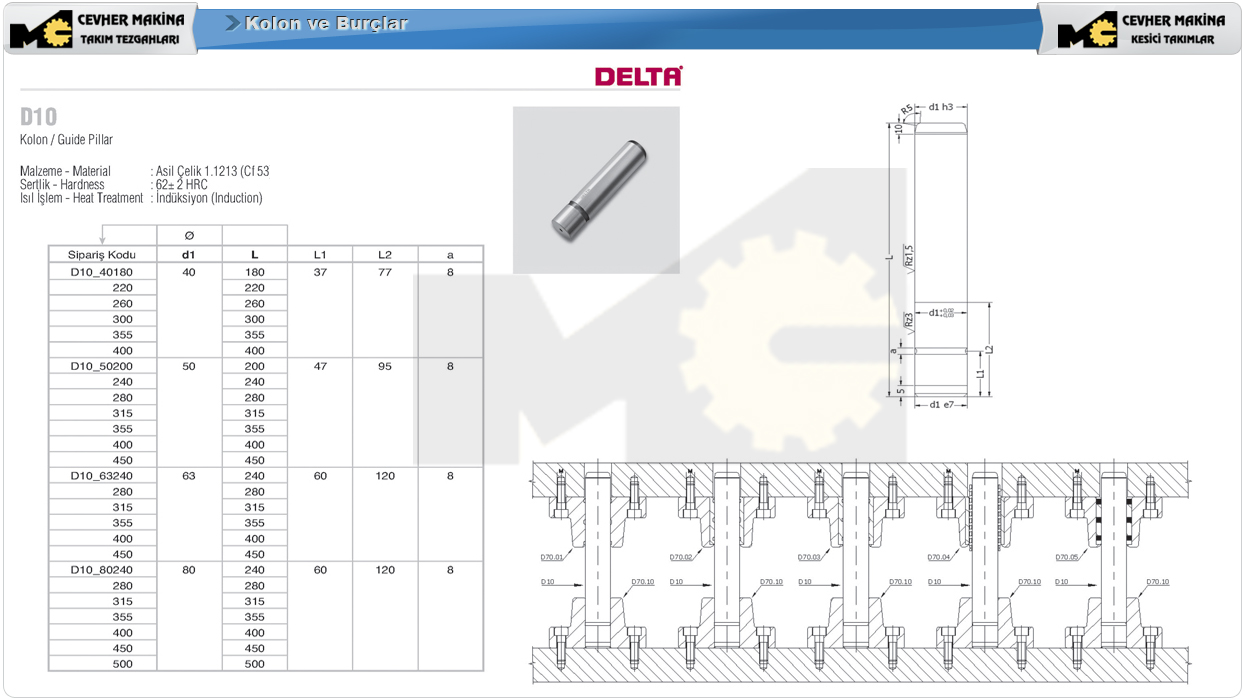

D10 DÜZ KOLON
MALZEME-METARİAL : ASİL ÇELİK 1.1213(Cf53)
SERTLİK: 62-2 HRC
ISIL İŞLEM: İNDÜKSİYON
SAYFA : 38

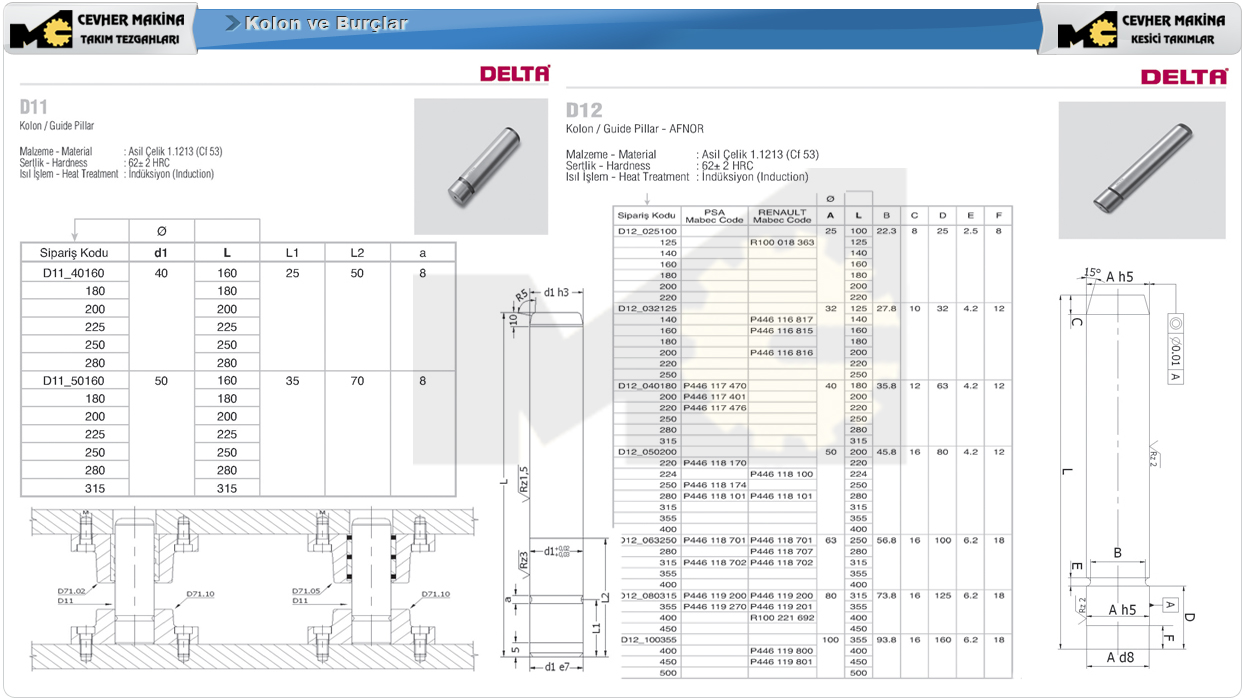

D11 DÜZ KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
D12 DÜZ KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 39

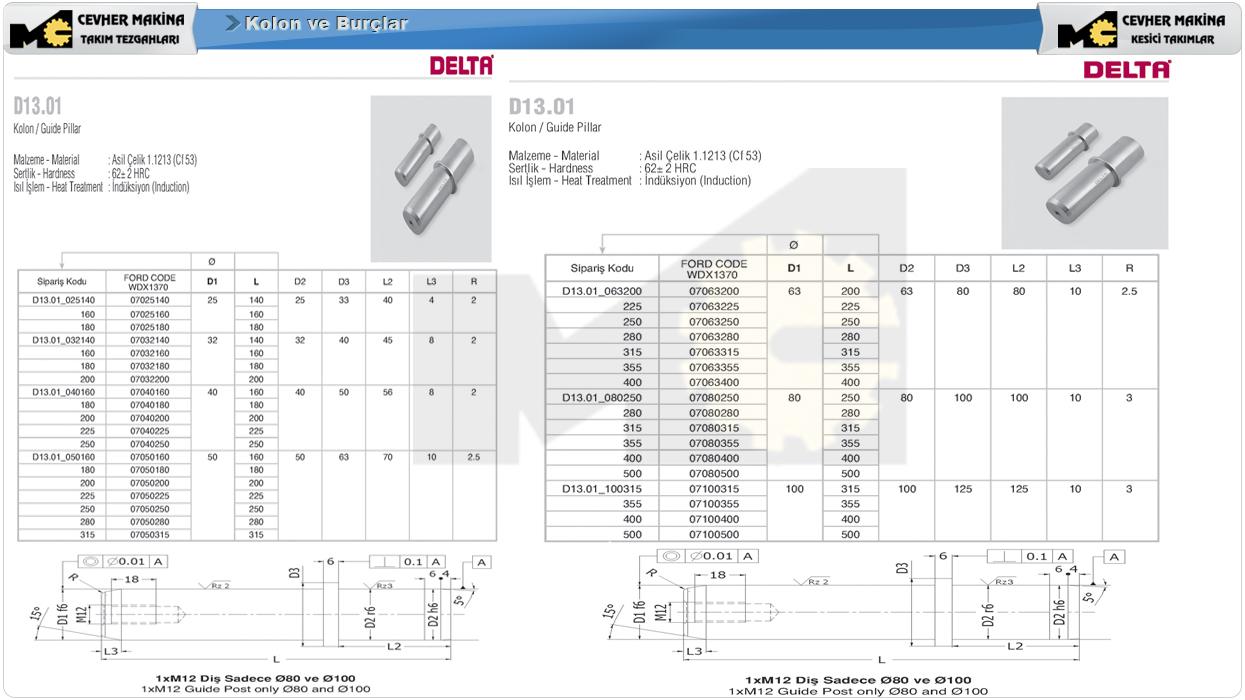

D13.01 ARKASI UZUN KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 40

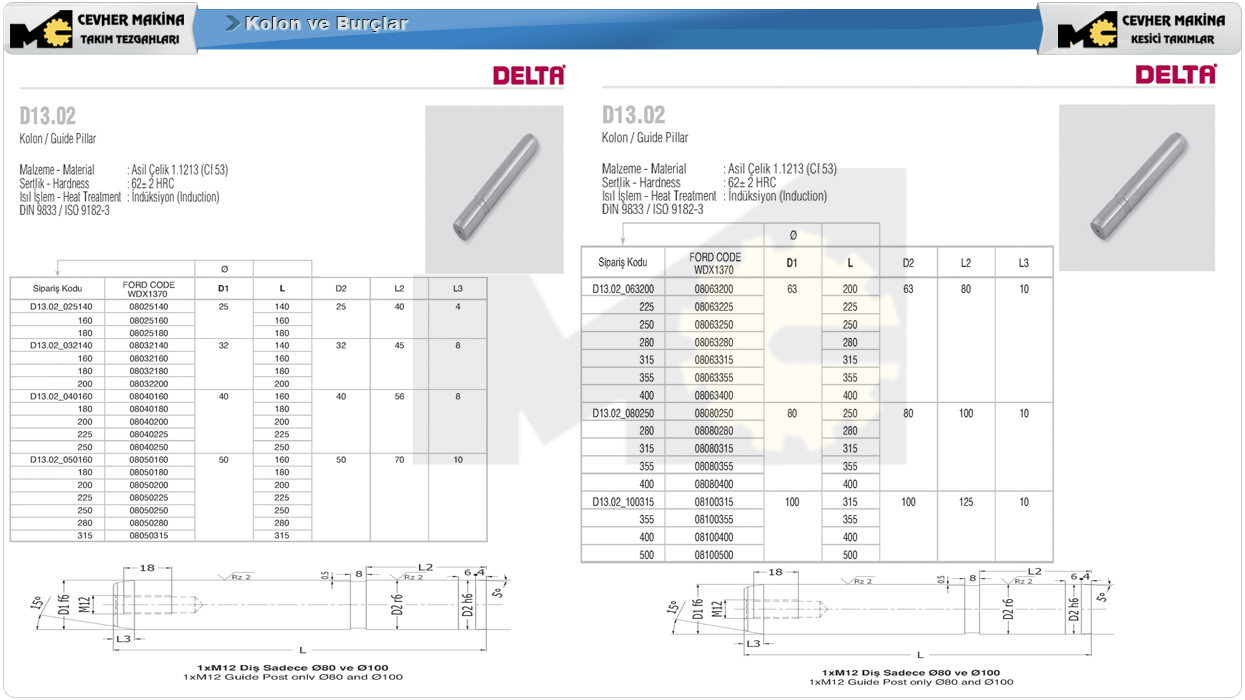

D13.02 YAĞ KALANSIZ KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 41

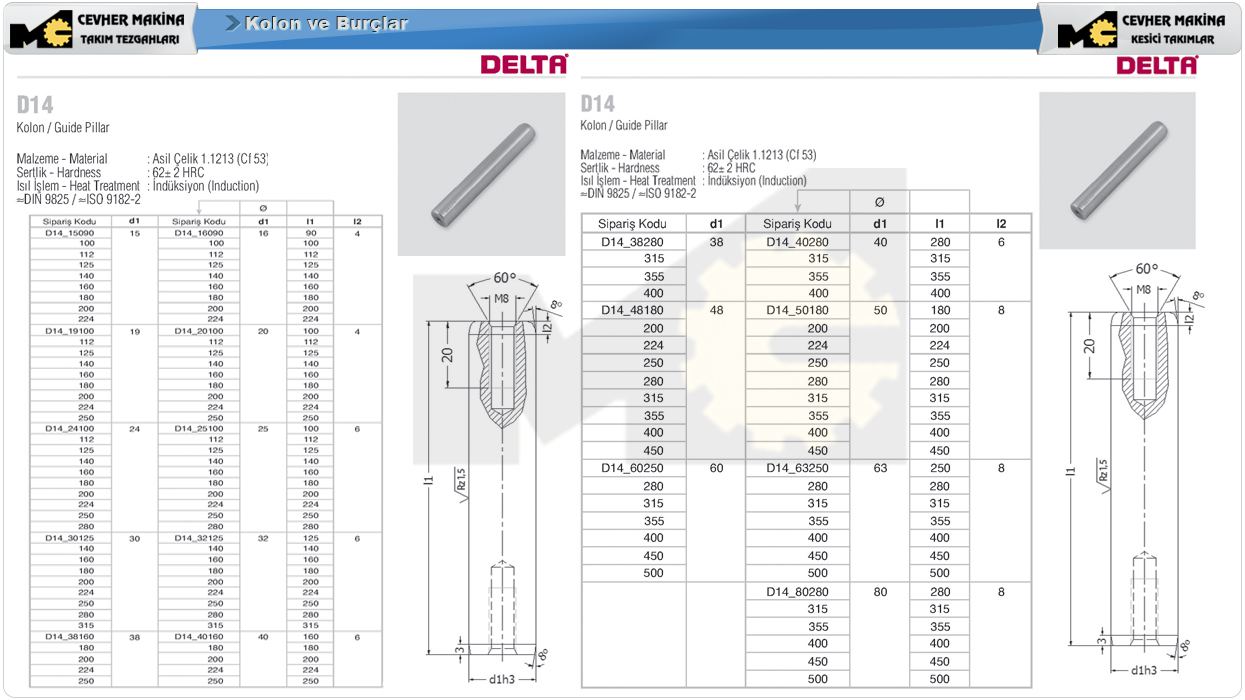

D14 ŞAPKASIZ KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
=DİN 9825/=ISO 9182-2
SAYFA : 42

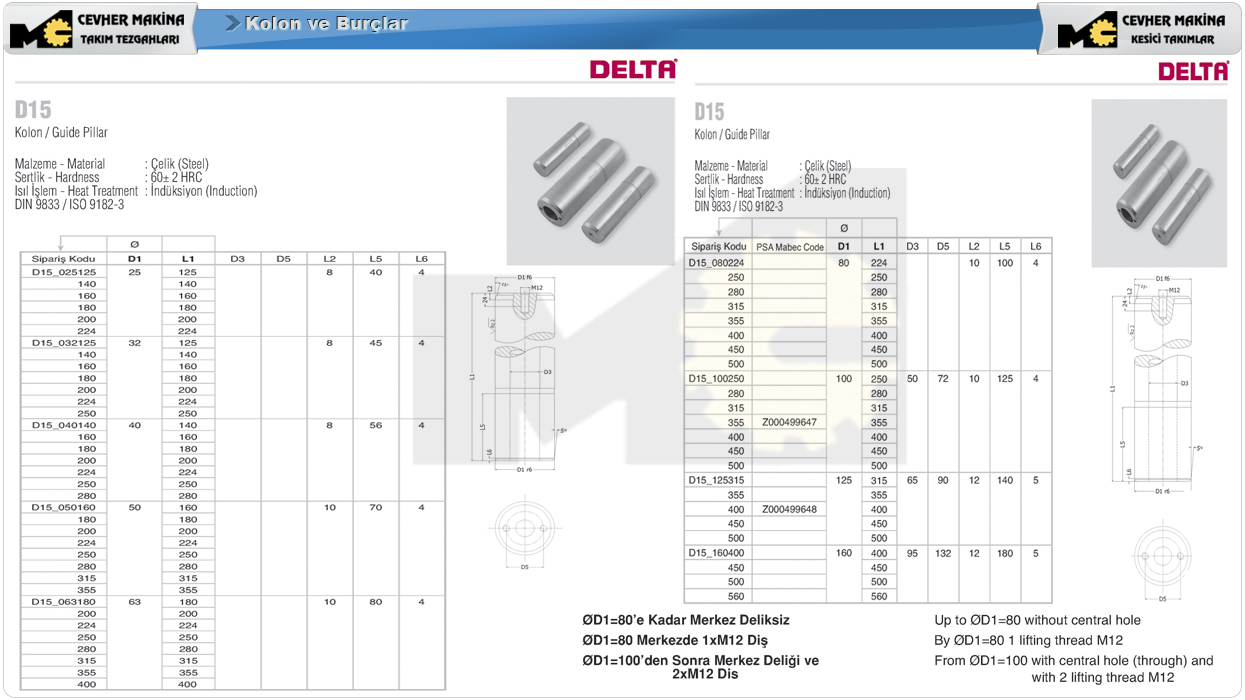

D15 ÇEKTİRMELİ KOLON
MALZEME-MATERİAL : ÇELİK
SERTLİK:60-2 HRC
ISIL İŞLEM : İNDÜKSİYON
DIN 9833-ISO 9182-3
SAYFA : 43

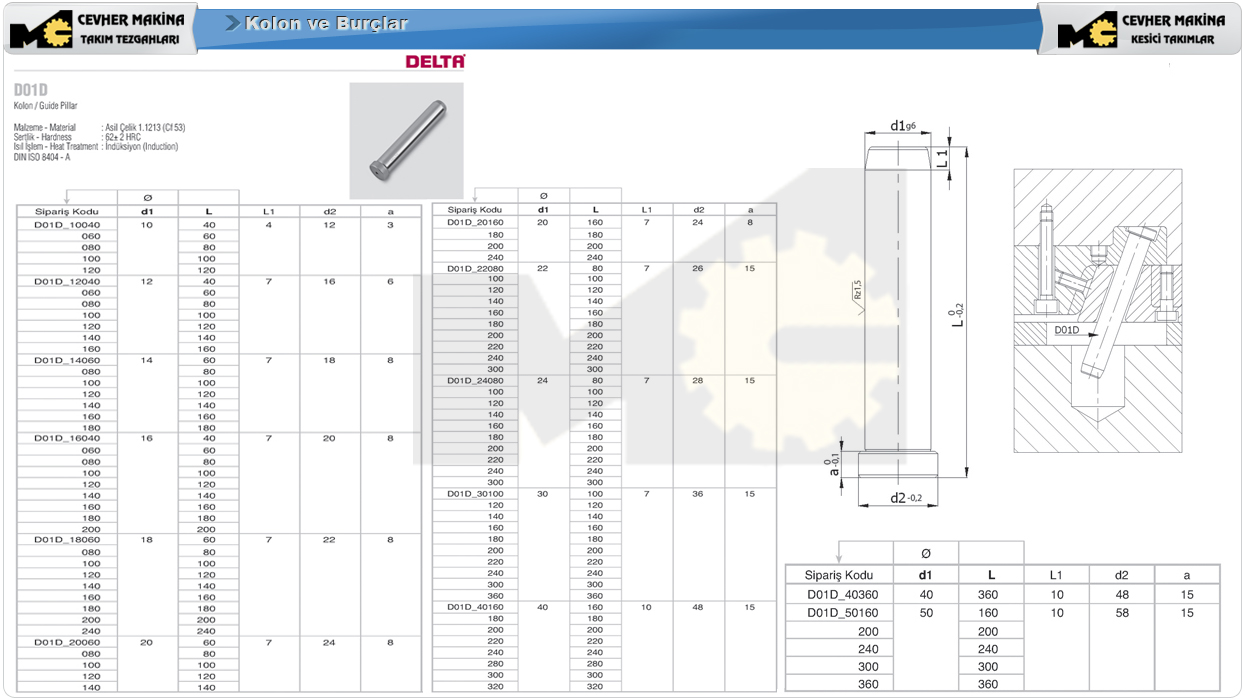

D01D YAĞ KANALSIZ ŞAPKALI KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213 (CF53)
SERTLİK:62-2 HRC
ISIL İŞLEM: İNDÜKSİYON
DIN ISO : 8404-A
SAYFA : 44

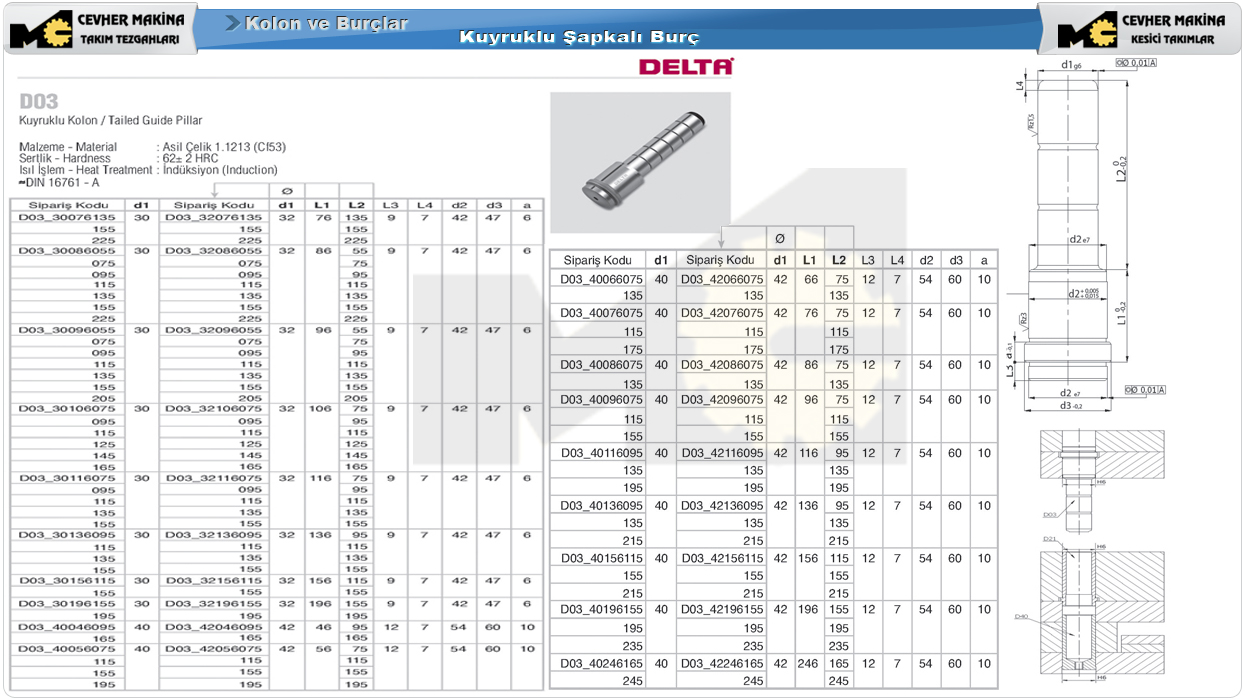

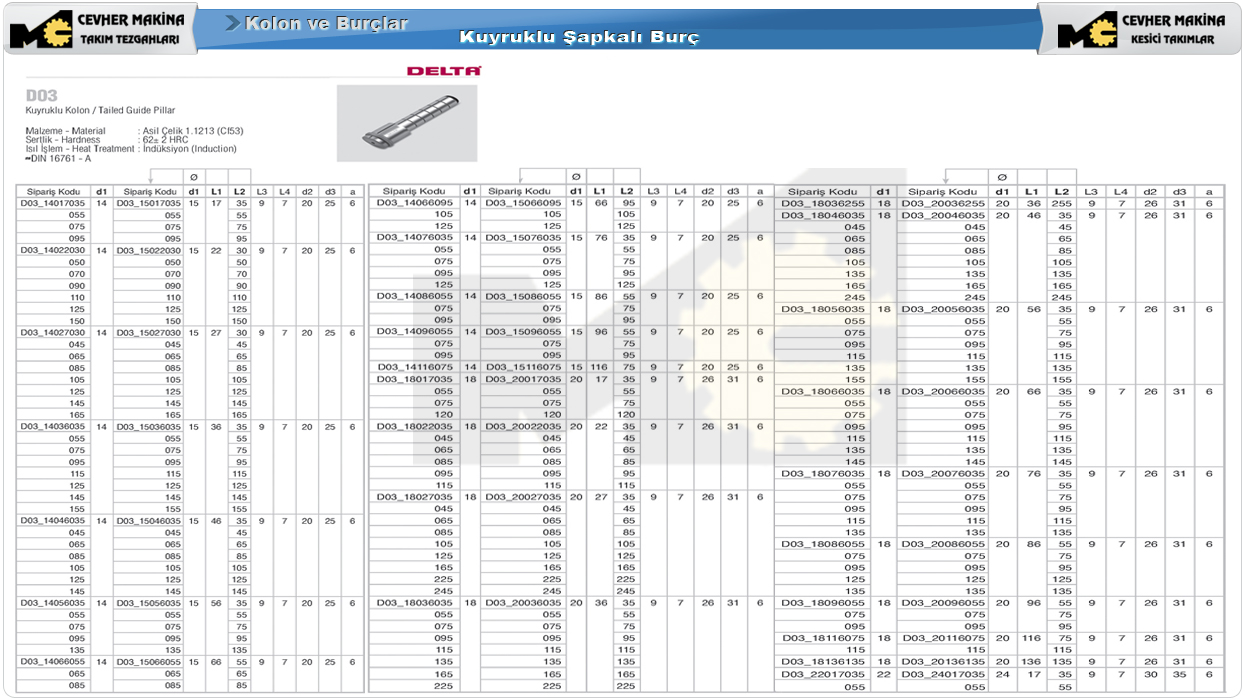

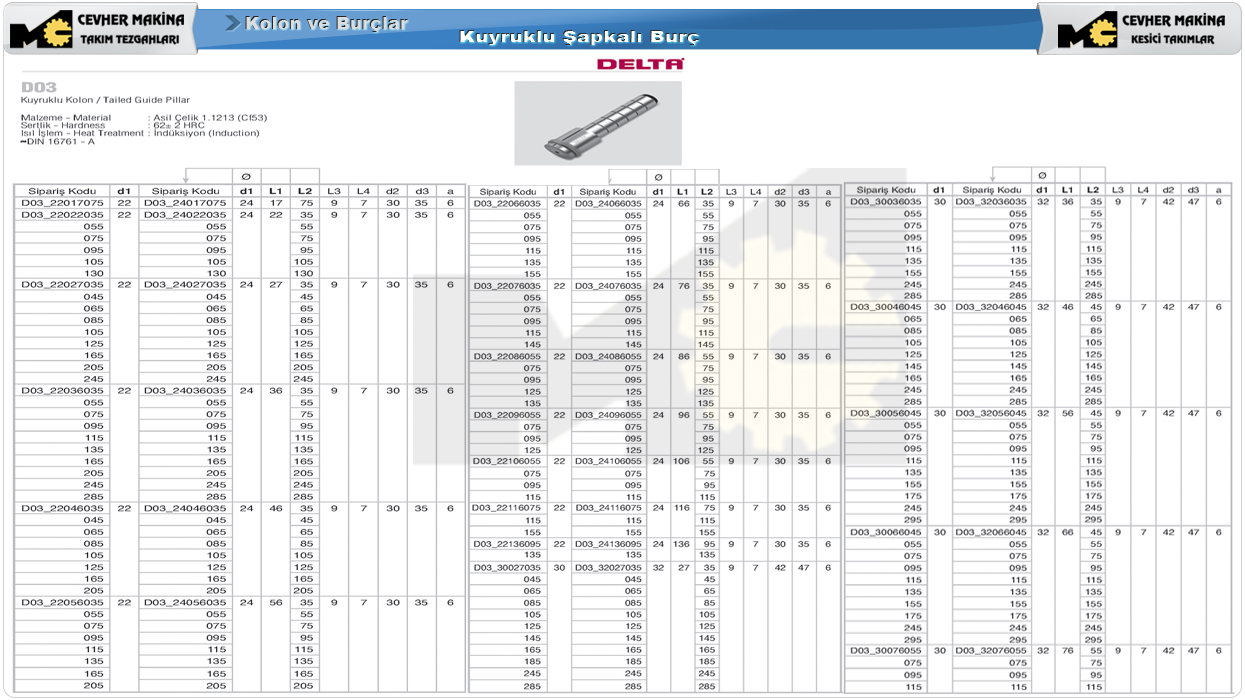

D03 KUYRUKLU ŞAPKALI KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 45
D03 KUYRUKLU ŞAPKALI KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 46
D03 KUYRUKLU ŞAPKALI KOLON
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 47

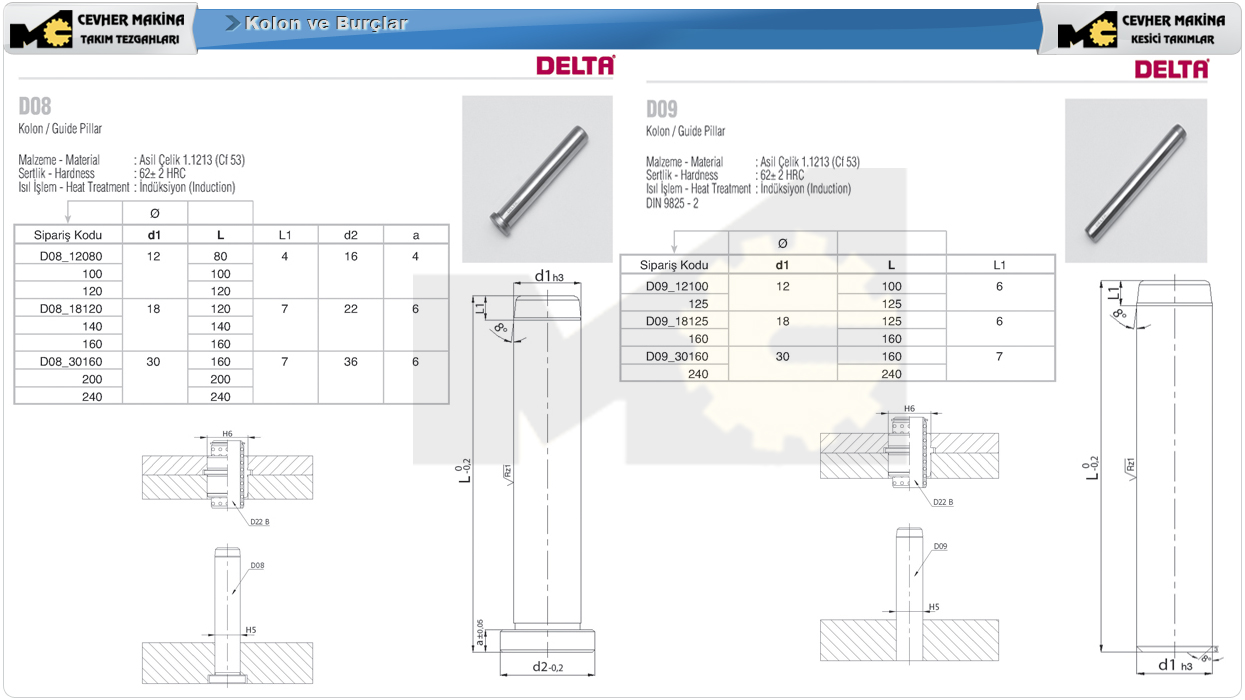

D08 DÜZ YAĞ KANALSIZ PİM
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 48
D08 DÜZ YAĞ KANALSIZ PİM
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
D09 ŞAPKASIZ YAĞ KANALSIZ DÜZ PİM
MALZEME-MATERİAL: ASİL ÇELİK 1.1213(CF53)
SERTLİK: 62-2 HRC
ISIL İŞLEM : İNDÜKSİYON
SAYFA : 49

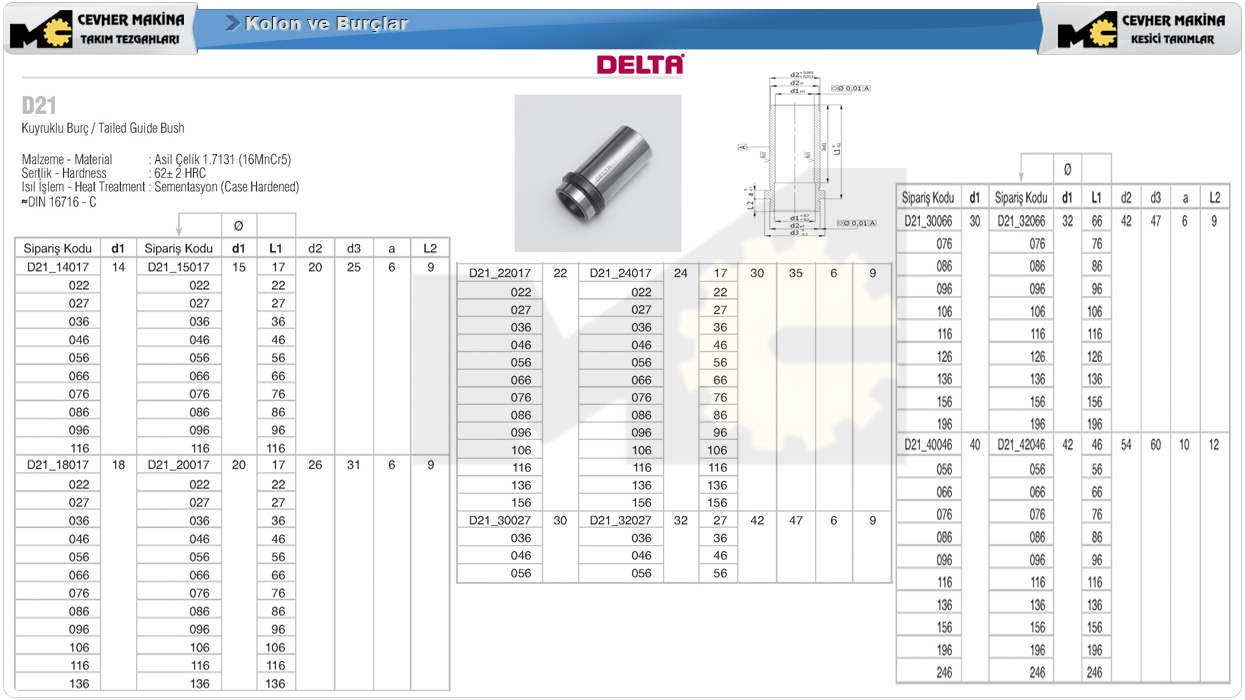

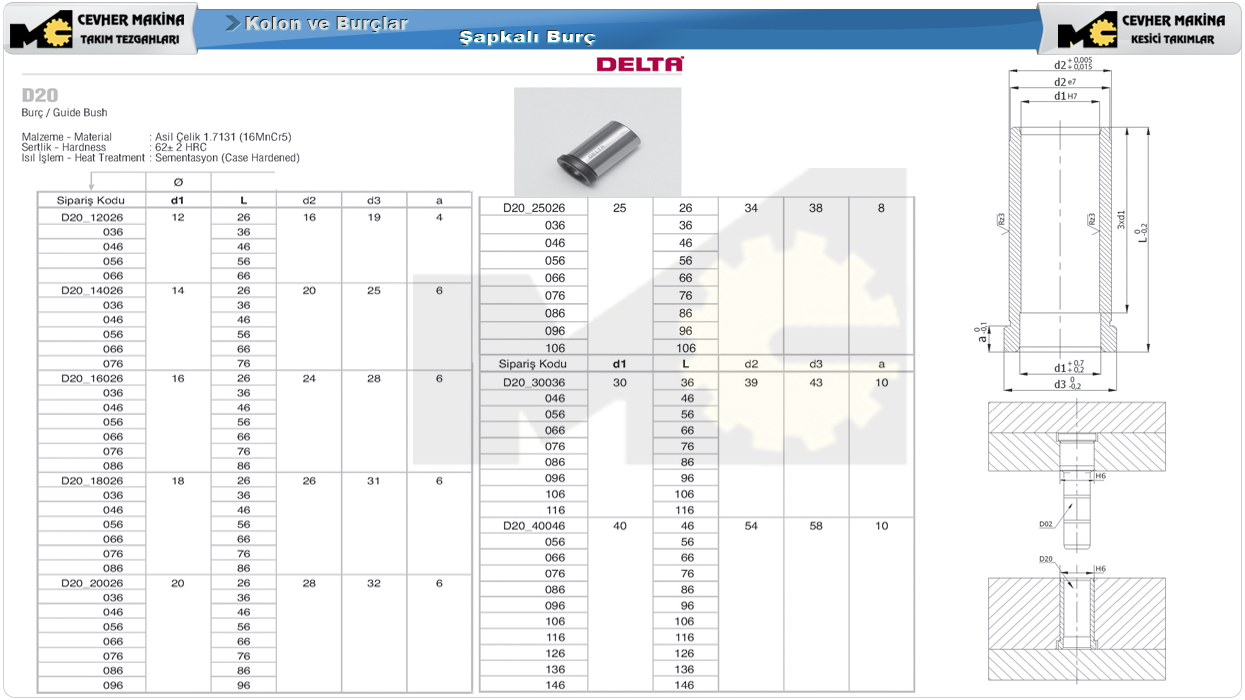

D21 KUYRUKLU BURÇ
MALZEME-MATERİAL: ASİL ÇELİK 1.7131 ( 16MnCr5)
SERTLİK: 62-2 HRC
ISIL İŞLEM : SEMENTASYON
DIN 16716-C
SAYFA : 50

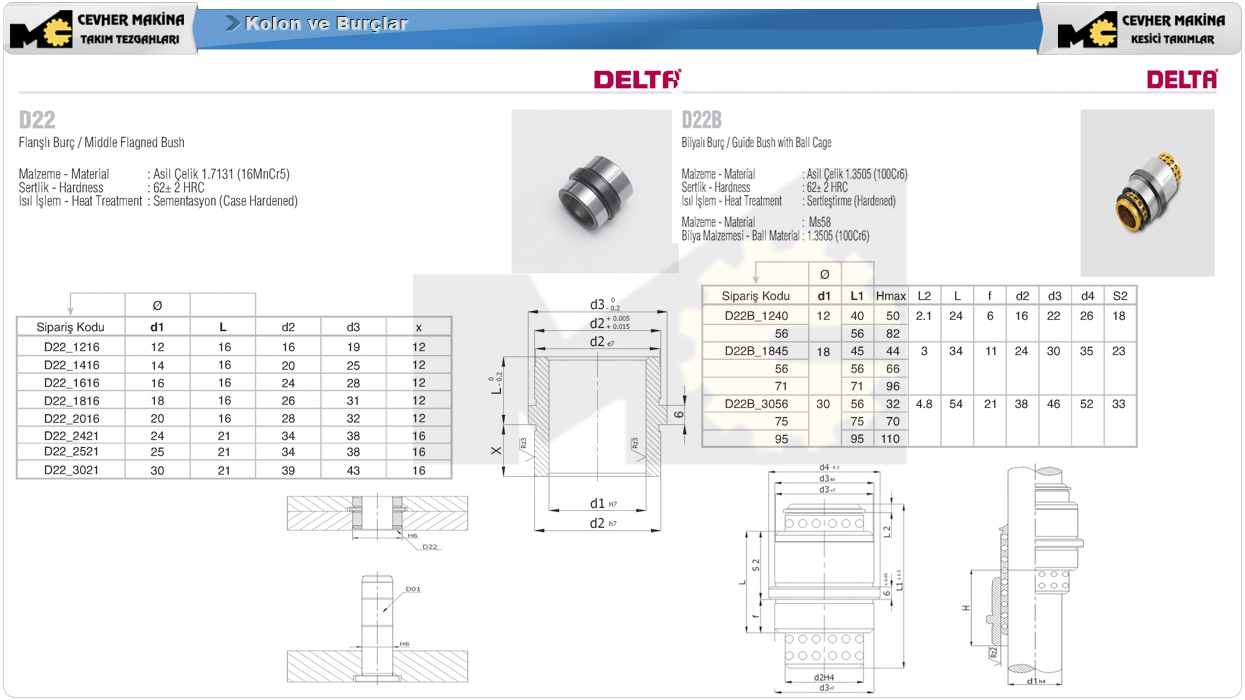

D22 FLANŞLI BURÇ
MALZEME-MATERİAL: ASİL ÇELİK 1.7131 ( 16MnCr5)
SERTLİK: 62-2 HRC
ISIL İŞLEM : SEMENTASYON
D22B BİLYALI BURÇ
MALZEME-MATERİAL: ASİL ÇELİK 1.3505 ( 100Cr6)
SERTLİK: 62-2 HRC
ISIL İŞLEM : SEMENTASYON
MALZEME-MATERİAL: Ms58
BİLYA MALZEMESİ : 1.3505 (100Cr6)
SAYFA : 51

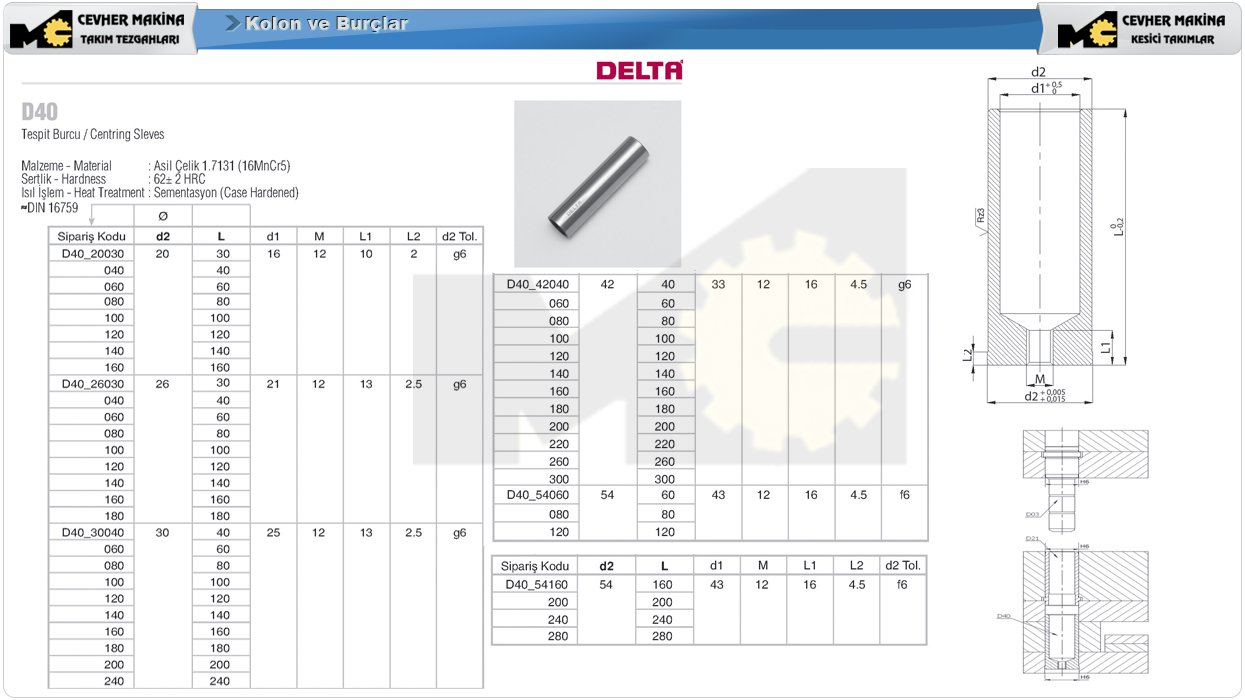

D40 DÜZ TESPİT PİMİ
MALZEME-MATERİAL: ASİL ÇELİK 1.7131 ( 16MnCr5)
SERTLİK: 62-2 HRC
ISIL İŞLEM : SEMENTASYON
DIN: 16759
SAYFA : 52

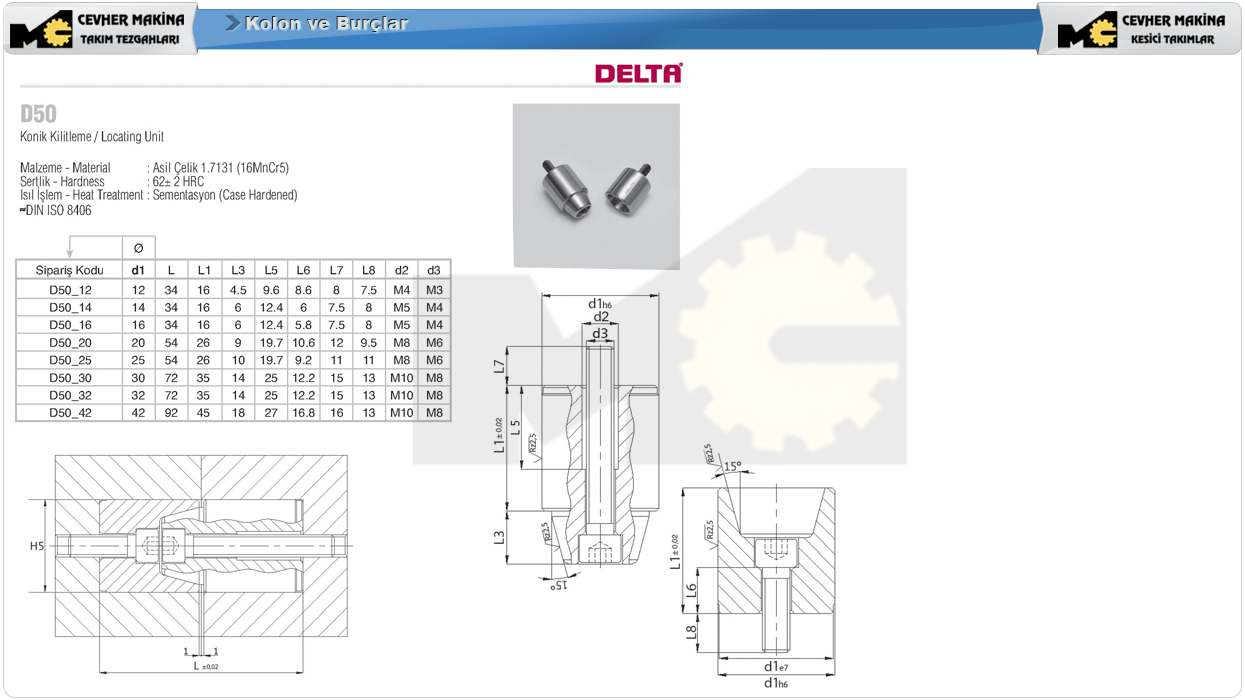

D50 KONİK KİTLEME
MALZEME-MATERİAL: ASİL ÇELİK 1.7131 ( 16MnCr5)
SERTLİK: 62-2 HRC
ISIL İŞLEM : SEMENTASYON
DIN ISO : 8406
SAYFA : 53

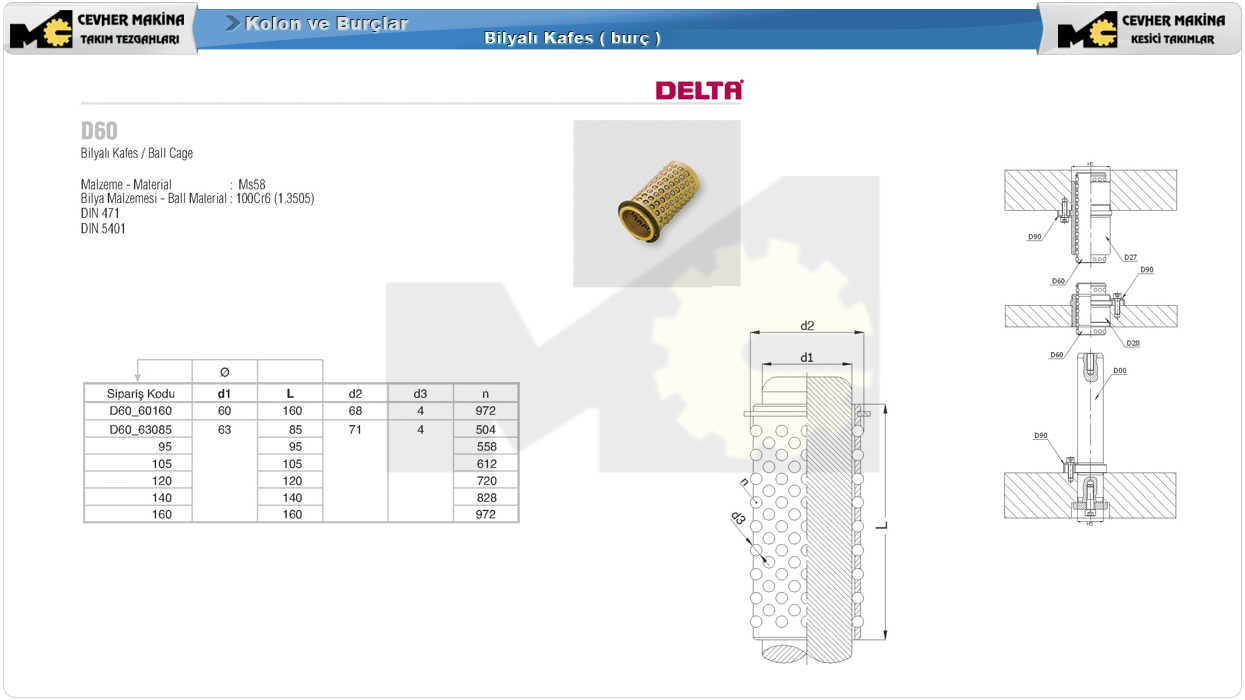

D60 BİLYALI KAFES
MALZEME-MATERİAL: Ms58
BİLYALI MALZEMESİ : 100Cr6 (1.3505)
DIN 471
DIN 5401
SAYFA : 54

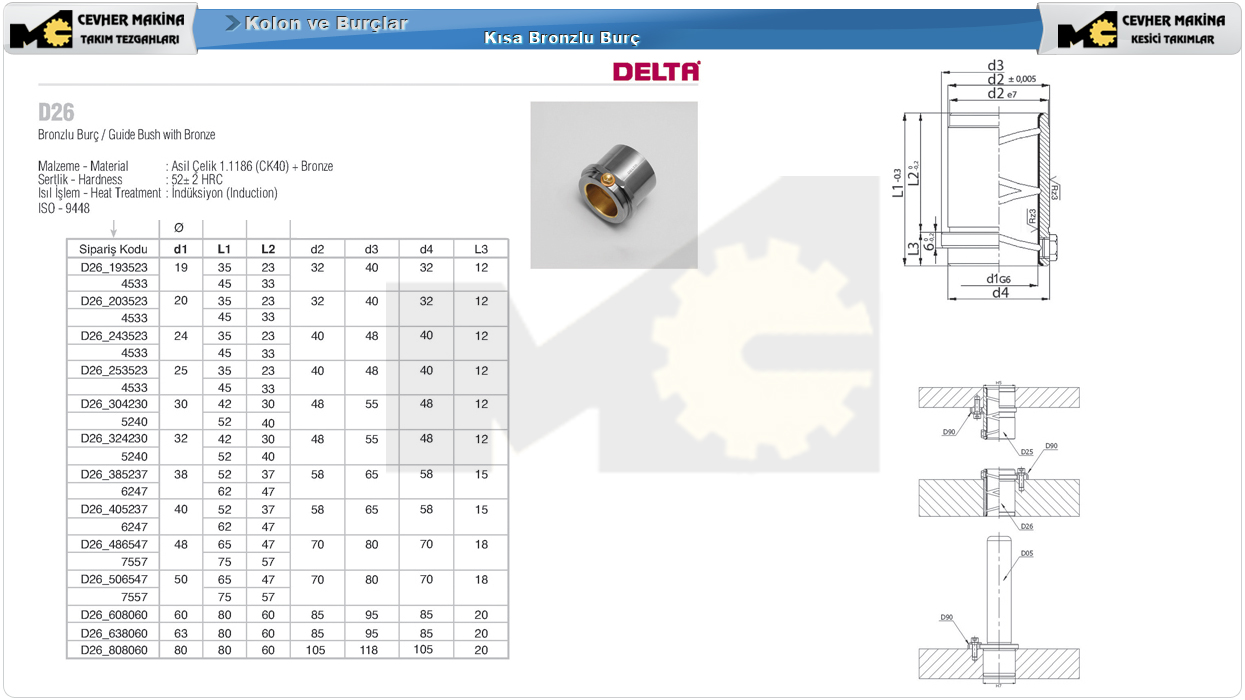

D26 KISA BRONZLU BURÇ
MALZEME-MATERİAL: ASİL ÇELİK 1.1186 (CK40+BRONZE
SERTLİK: 52-2 HRC
ISIL İŞLEM : İNDÜKSİYON
ISO-9448
SAYFA : 55

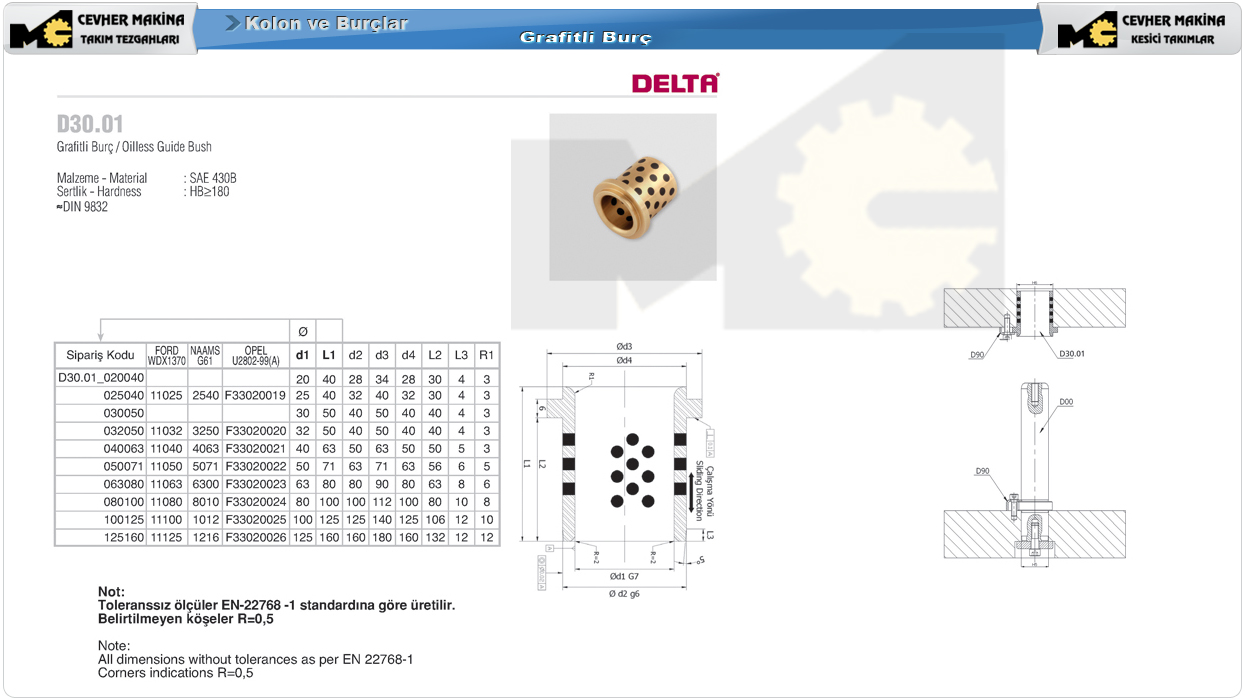

D30.01 GRAFİTLİ BURÇ
MALZEME-MATERİAL: SAE 430B
SERTLİK: HB 180
DIN: 9832
NOT: TOLERANSSIZ ÖLÇÜLER EN-22768-1 STANDARDINDA GÖRE ÜRETİLİR
BELİRTİLMEYEN KÖŞELER R= 0,5
