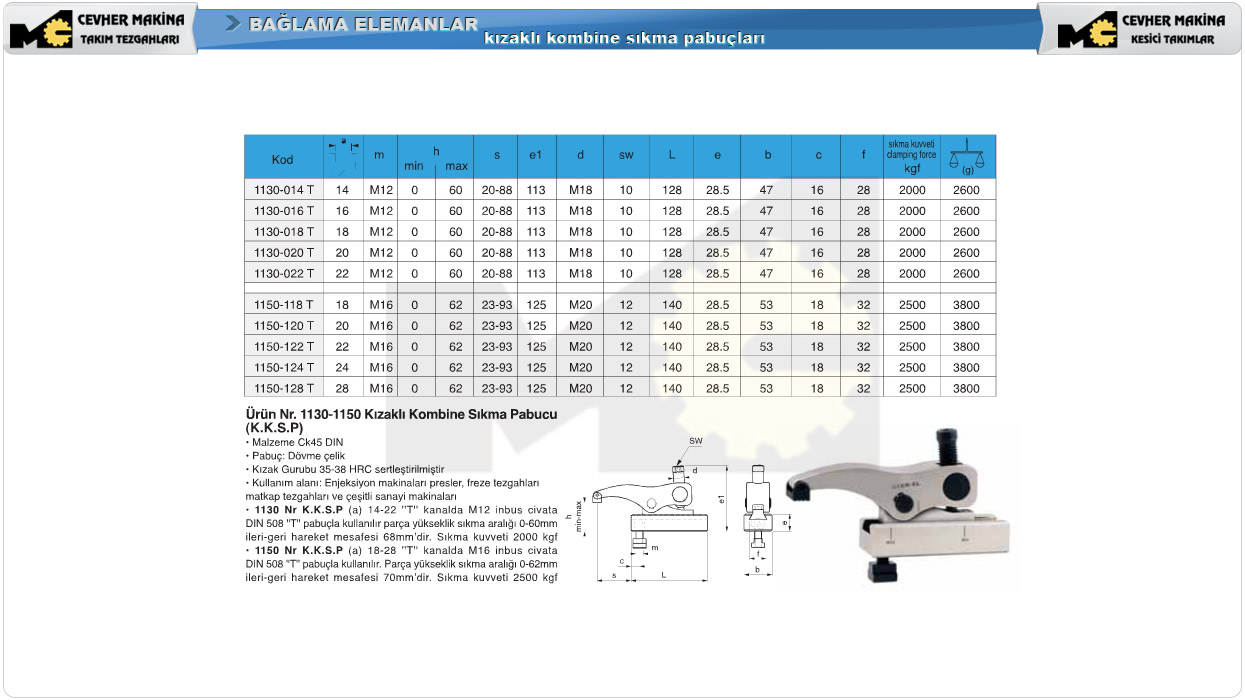

sayfa : 1-2 kızalı kombine sıkma pabucu

ürün no : 1130-1150 kızaklı kombine  sıkma pabucu

malzeme Ck 45 Dın

pabuç: dövme çelik

Kızak Gurubu 35-38 HRC serleştirilmiş

1130-NR K.K.S.P (a)    14-22 '' T'' KANALDA  M12 İNBUS CİVATA  DIN 508 ''T'' PABUC İLE KULLANILIR PARÇA  YÜKSEKLİK  SIKMA ARALIĞI 0-60mm İLERİ GERİ HAREKET MESAFESİ 68mm'DİR SIKMA KUVVETİ 2000 KGF

115-NR K.K.S.P (a)    18-28 .''T'' KANALDA M16 İNBUS  CİVATA  DIN 508 ''T''PABUCLA KULLANILIR  PARCA YÜKSEKLİK SIKMA ARALIGI 0-62mm İLERİ-GERİ HAREKET MESAFESİ 78mm'DİR SIKMA KUVVETİ 2500 KGF

1160-NR K.K.S.P (a) 22-36 '' T'' KANALDA M 24 İNBUS CİVATA  DIN 508 ''T'' PABUÇLA KULLANILIR  PARÇA YÜKSEKLİK SIKMA ARALIĞI 20-80mm İLERİ GERİ HAREKET MESAFESEİ 73mm'DİR SIKMA KUVVETİ 5500 KGF

UYGULAMA :

1- ALT KIZAĞI İŞ PARÇASINA UYGUN ŞEKLE GETİR SABİTLE

2-ÜST GÖVDEYİ KIZAĞA SÜR İSTENİLEN POZİZYONA GETİR

3-PABUÇ İNBUS CİVATASIYLA İŞ PARÇASINI SABİTLE

4- PARÇA İŞLENMEK İÇİN HAZIR

KULLANIM ALANI :

ENJEKSİYON MAKİNALARI ,PRESLER,FREZE TEZGAHLARI,MATKAP TEZĞAHLARI ve ÇEŞİTLİ SANAYİ MAKİNALARI.

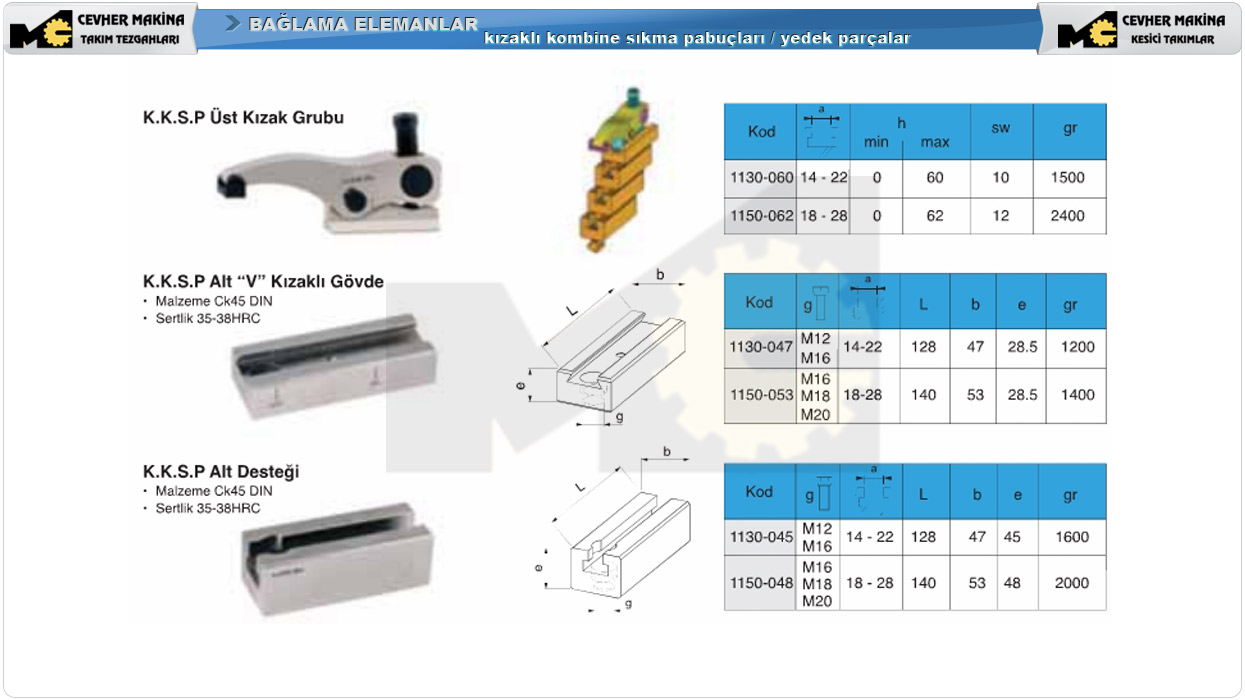

SAYFA : 3 KIZAKLI SIKMA PABUCU

ÜRÜN NO :  1130 K.K.S.P

M12-M16 DİŞ DELİKLERDE SAYFA  10'DAKİ ( 1130-412 )-(1130-416 ) REFERANS Nr İNBUS CİVATA İLE KULLANILIR

PARÇA YÜKSEKLİK SIKMA  ARALIĞI 0-60 SIKMA KUVVETİ 2000 kgf

ÜRÜN NO: 1150 K.K.S.P

M16-M18-M20 DİŞ DELİKLERDE SAYFA 10'DAKİ (1150-516 )-(1150-518 )-(1150-520)REFERANS NR İMBUS  CİVATAYLA KULLANIILIR

PARÇA YÜKSEKLİK SIKMA ARALIĞI 0-62 SIKMA KUVVETİ 25000 kgf

ÜRÜN NO : 1160 K.K.S.P

M20-M22-M24 DİŞ DELİKLERDE SAYFA 10'DAKİ ( 1160-620 )-(1160-622 )-( 1160-624 )-( 1160-724 ) REFARANS NR İNBUS CİVATA İLE KULLANILIR

PARÇA YÜKSEKLİK SIKMA ARALIĞI 20-80mm SIKMA KUVVETİ 5500 kgf
